Es gibt viele Arten elektronische Leiterplatten mit Energie zu versorgen. Eine Möglichkeit ist die Verwendung von traditionellen Schraubklemmen.
Die Verwendung von Schraubklemmen ist jedoch mit Nachteilen behaftet:
- Personalaufwand - Die Klemmen sind lose verpackt und müssen oft manuell auf Leiterplatten bestückt werden.
- Risikobehaftet - Für den Anschluss der Leitungen ist ein Schraubendreher erforderlich. Durch die Drehmomentbeanspruchung der Klemme erfolgt eine mechanische Belastung der Löststelle und der gesamten Leiterplatte.
- Fehleranfällig - Die Qualität der elektrischen Verbindung ist vom individuellen Anzugsdrehmoment des Anwenders abhängig. Drehmomentschlüssel würden hier helfen, werden aber in der Praxis wenig verwendet.
- Zeitaufwendig - Der Schraubvorgang kostet Zeit bei der Kontaktierung der jeweiligen Baugruppe.
- Materialaufwendig - Für das Auflöten der Klemme ist eine Wellenlötanlage erforderlich. Oft ist die Klemme eines der letzten verbleibenden Bauteile auf der Baugruppe, welches nicht mittels Reflowlötverfahren verarbeitet werden kann.
- Voluminös - Die Klemmschraube benötigt Platz, welcher sich auf die Bauhöhe auswirkt. Bei flachen Baugruppen stört die Höhe von konventionellen Schraubklemmen.

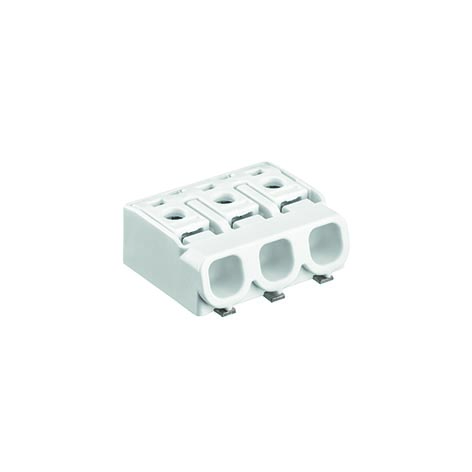

Electro Terminal hat eine bessere Lösung. Unsere MICROCON SMD POWER Klemmen bieten folgende Vorteile:
- Kostengünstig - Lieferung in gegurteter Ausführung für automatische Bestückung.
- Materialsparend - Ausführung der Klemme als SMD Bauteil - ausgelegt für den Reflow Lötprozess.
- Platzsparend - Flache Bauform. Keine Lötbeine oder Klemmschrauben.
- Fehlerminimierung - Durch die Ausführung der Anschlüsse als robuste Steckklemme wird eine zeitsparende, komfortable und zuverlässige Kontaktierung der elektronischen Baugruppen sichergestellt.
- Vielseitig - Die Steckanschlüsse eignen sich sowohl für starre als auch für flexible Leiter.
- Geprüft - Zulassung bis 16 A und 2,5 mm² Leitungen, verifiziert durch ÖVE und UL Zertifikat.
- Zusätzlicher Service - Auf Wunsch liefern wir die MICROCON SMD POWER mit Polbedruckung.
- Variationsreich - die Powerklemme gibt es als 1, 2 oder 3polige Ausführung. Zusätzlich bieten wir auch eine Doppelklemme mit interner Durchkontaktierung an.
Für weitere Informationen besuchen sie bitte die Produktdetailseite oder kontaktieren sie uns unter office(at)electroterminal.com.
