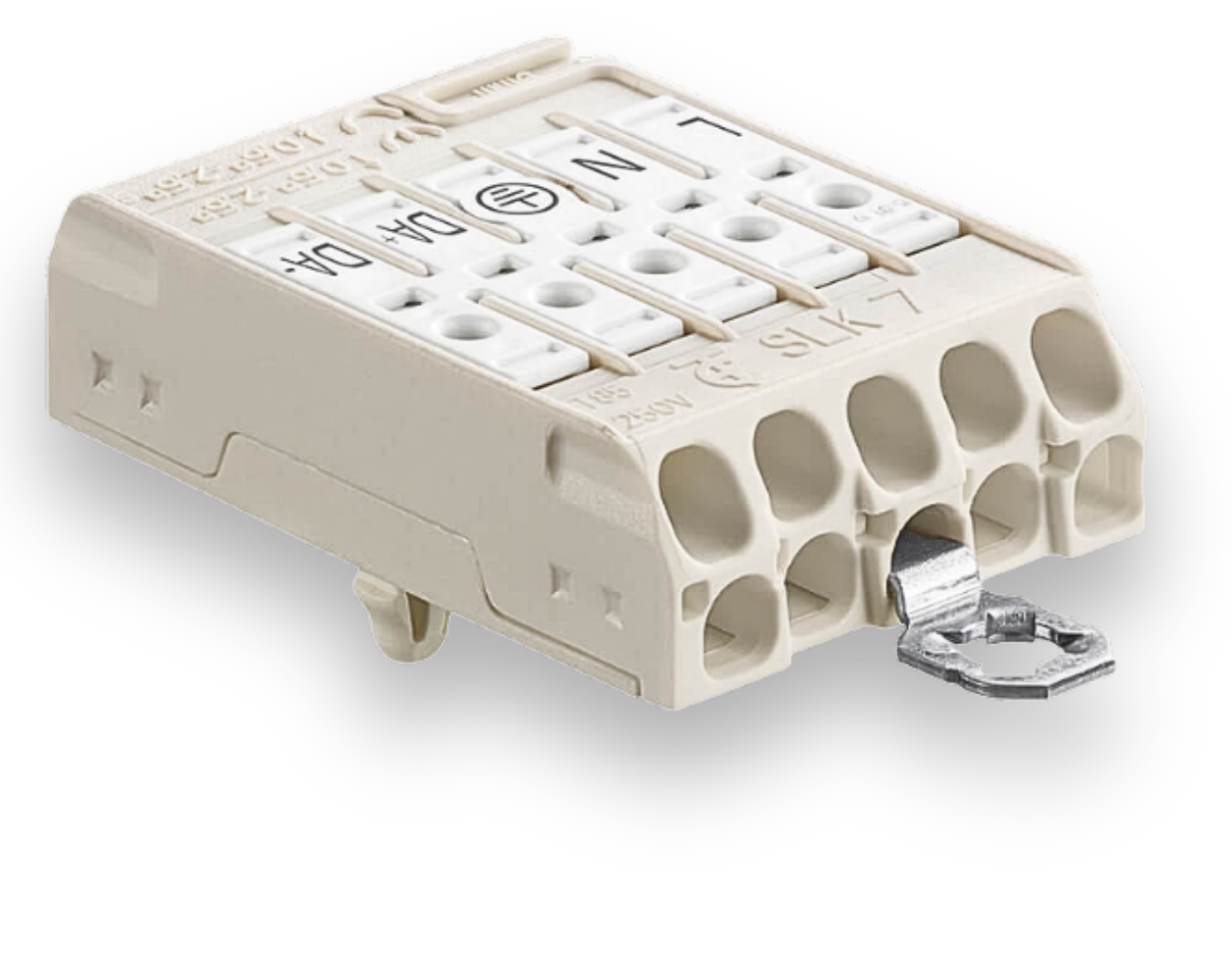

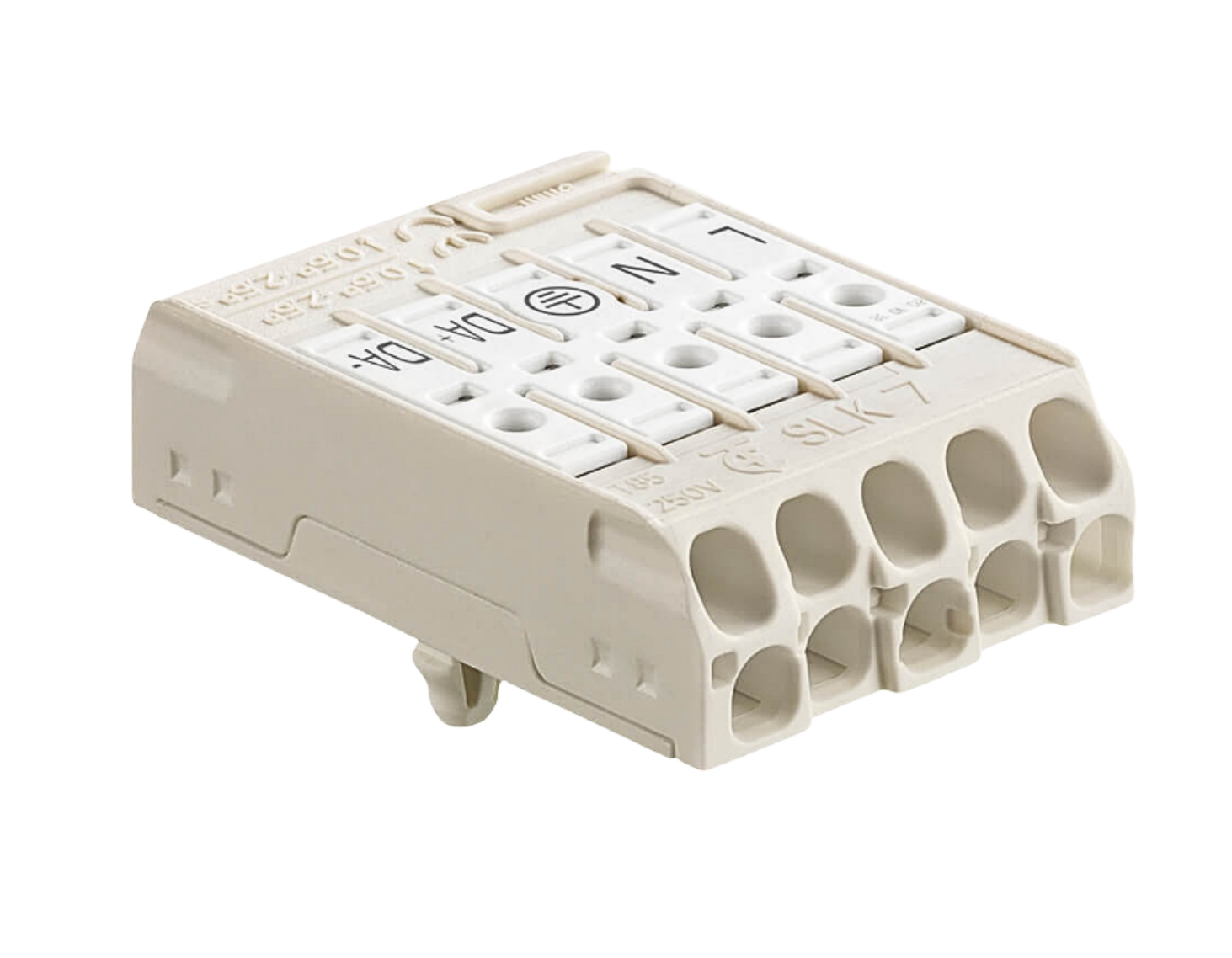

SLK 7

Miniaturisierte schraubenlose Leuchtenklemmen

Alle Vorteile im Überblick

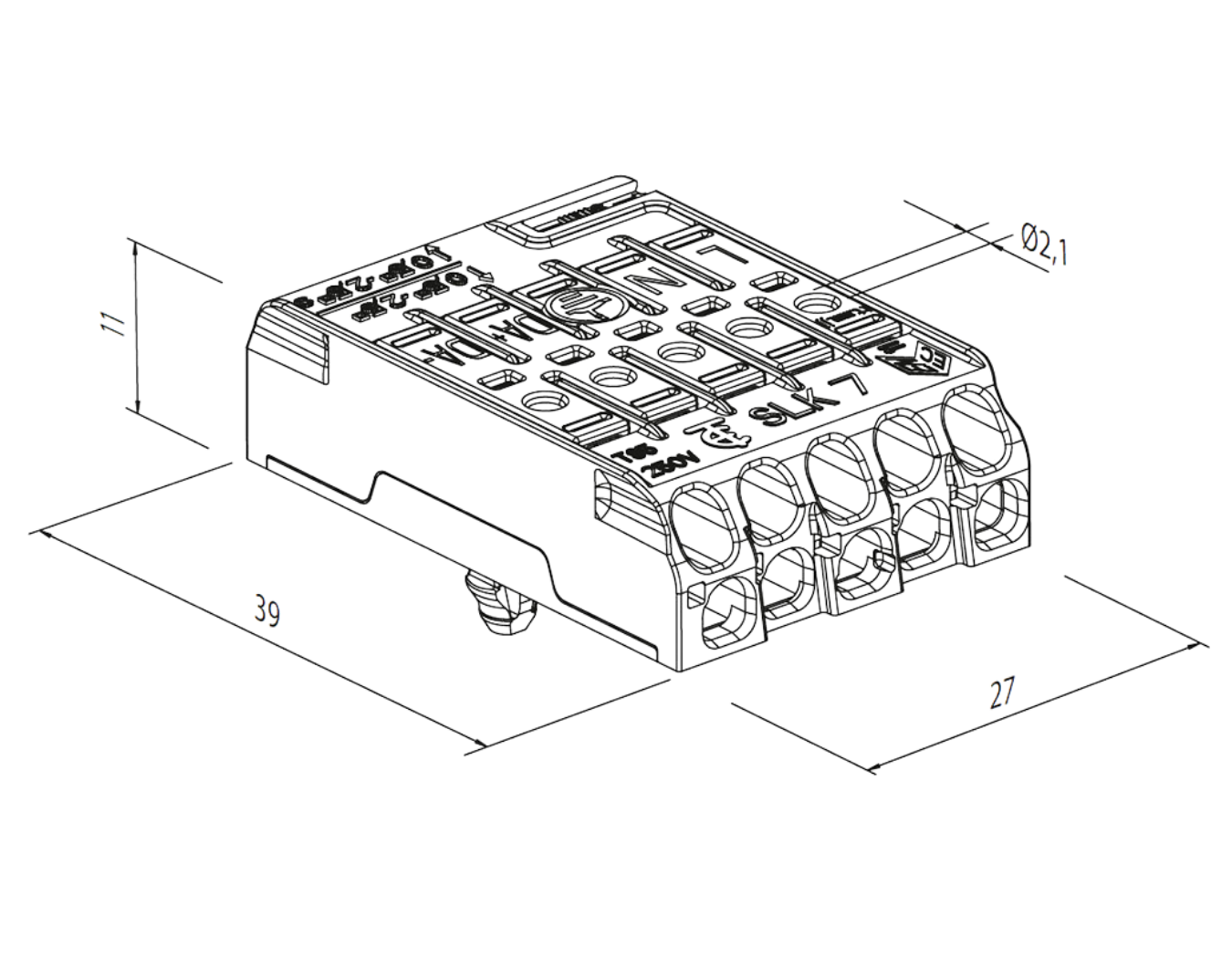

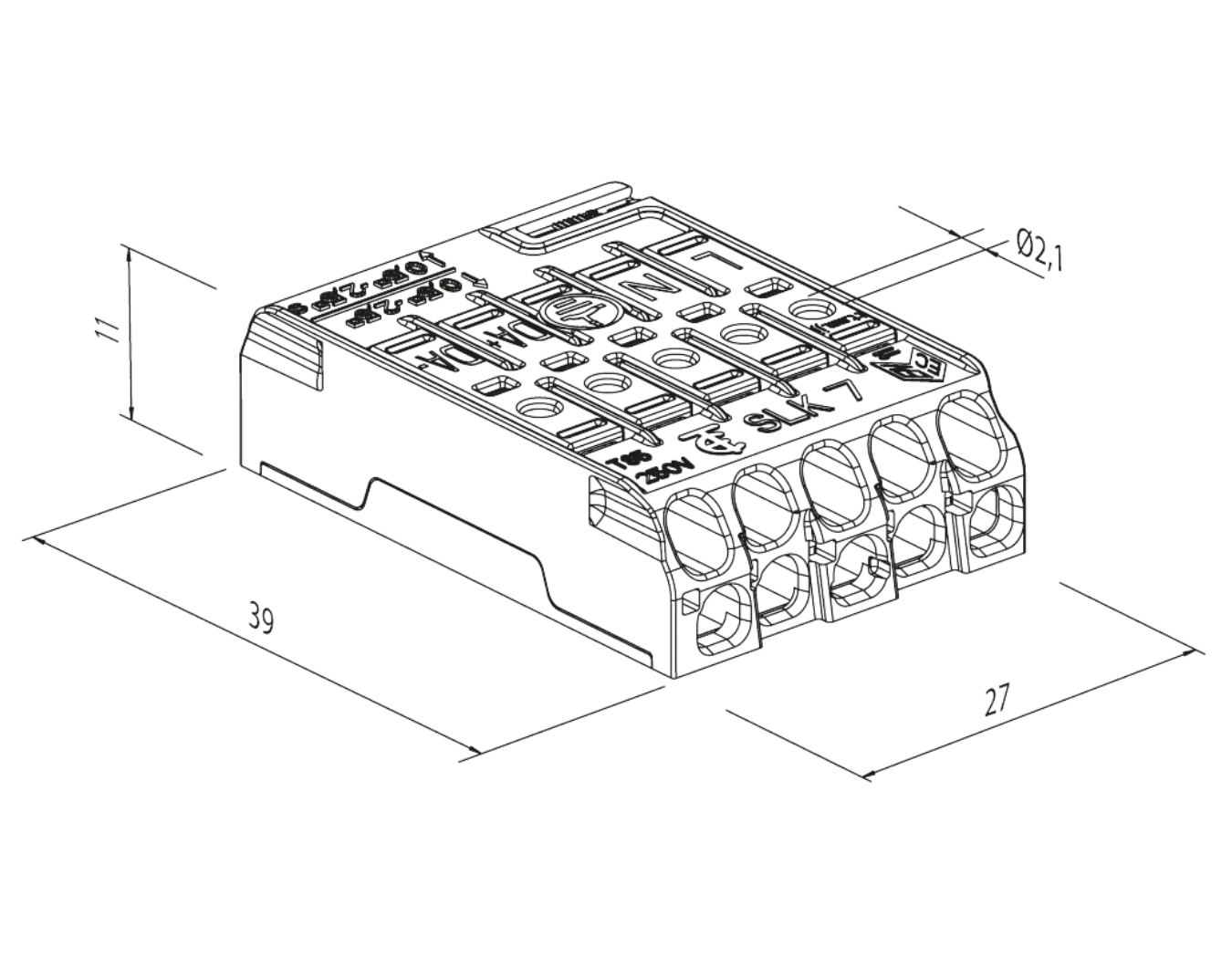

  • Super-flach – nur 11 mm hoch und 27 mm breit
  • 5 Pole für den Netzanschluss und DALI
  • Verschiedene Befestigungs- und Erdvarianten

Unsere "Super Flache"

Die SLK 7 überzeugt durch ihre besonders niedrige Bauhöhe von nur 11 mm und ist damit optimal für die neuesten LED-Treiber geeignet. Mit 5 Polen für Netzanschluss und DALI sowie flexiblen Befestigungs- und Erdungsoptionen bietet sie maximale Funktionalität auf kleinstem Raum – schnell, sicher und montagefreundlich.

Technische Daten

Verpackung

280 x 195 x 235 mm 11.02 x 7.68 x 9.25 in

Nennspannung

400 V (EN 60598)

Nennstrom

16 A

Max. Umgebungstemperatur

T 85

Absisolierlänge

9-10mm 0.35-0.39in

Klemmbereich Oben

0.5-2.5mm² starr, flexibel 0.02-0.1in² starr, flexibel

Klemmbereich Unten

0.5-2.5mm² eindrähtig | 1.5-2.5mm² starr mehrdrähtig 0.02-0.1in² eindrähtig | 0.06-0.1in² starr mehrdrähtig

Modelle

Art. Nr.

Materiabeschreibung

Länge

Breite

Höhe

88168393

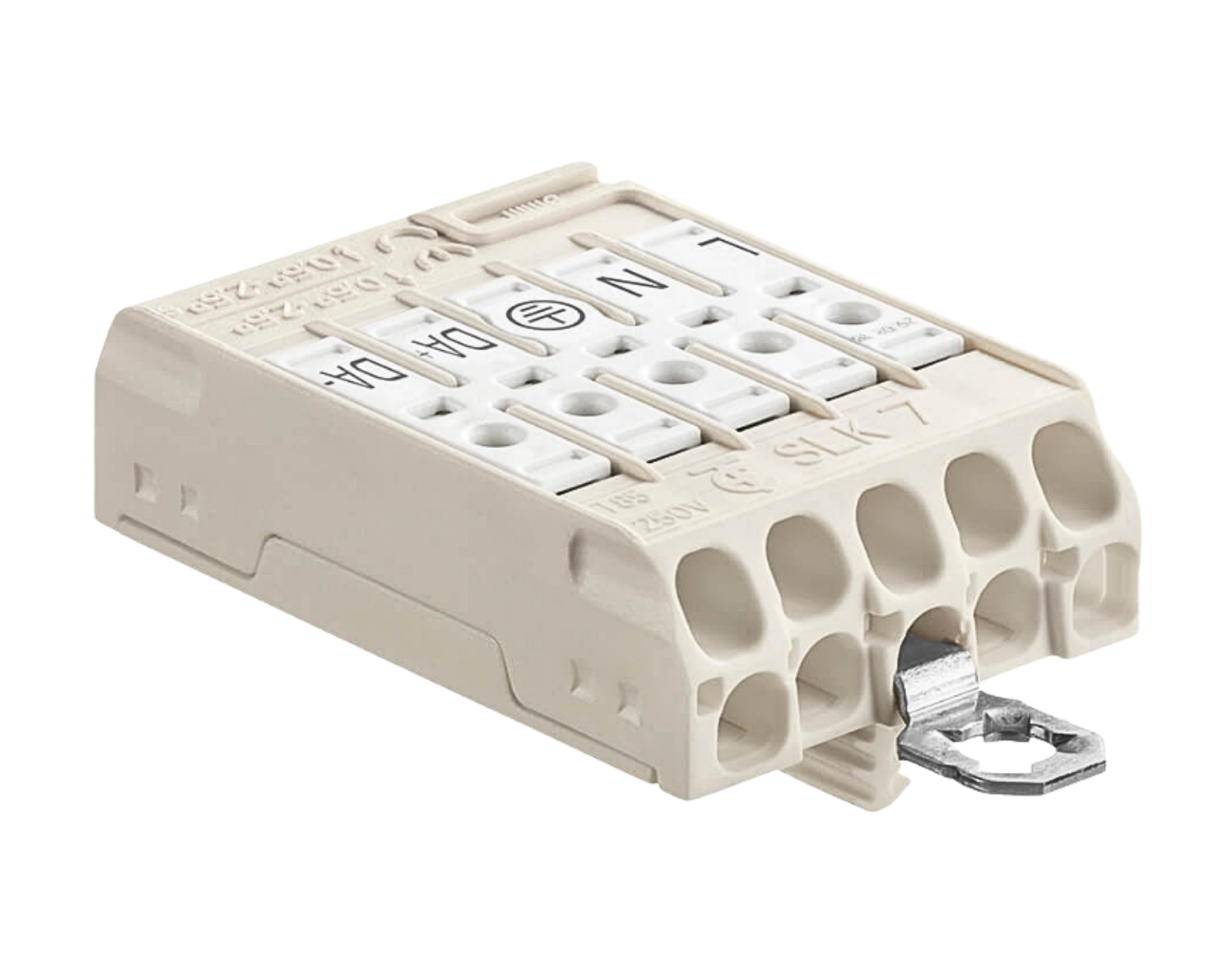

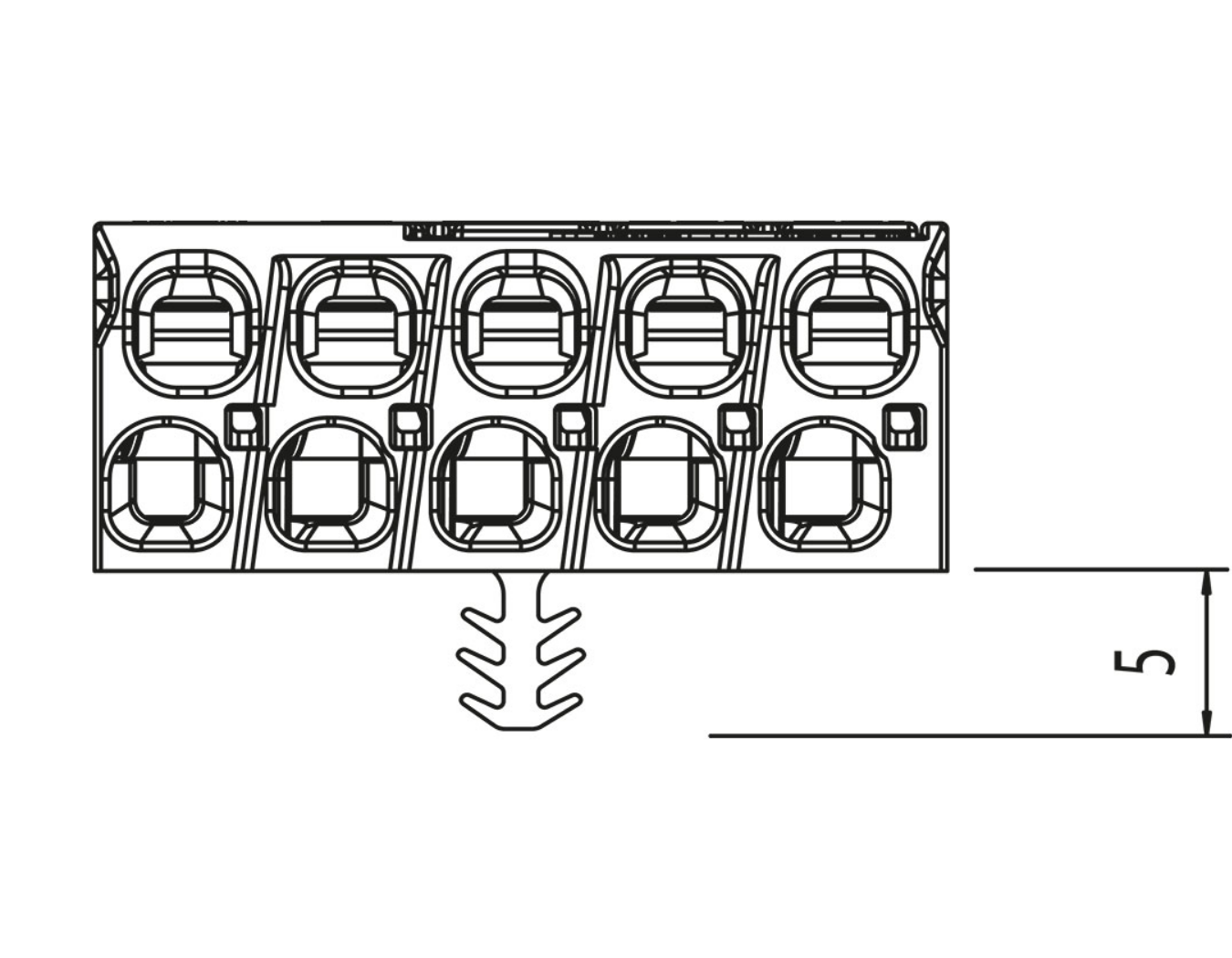

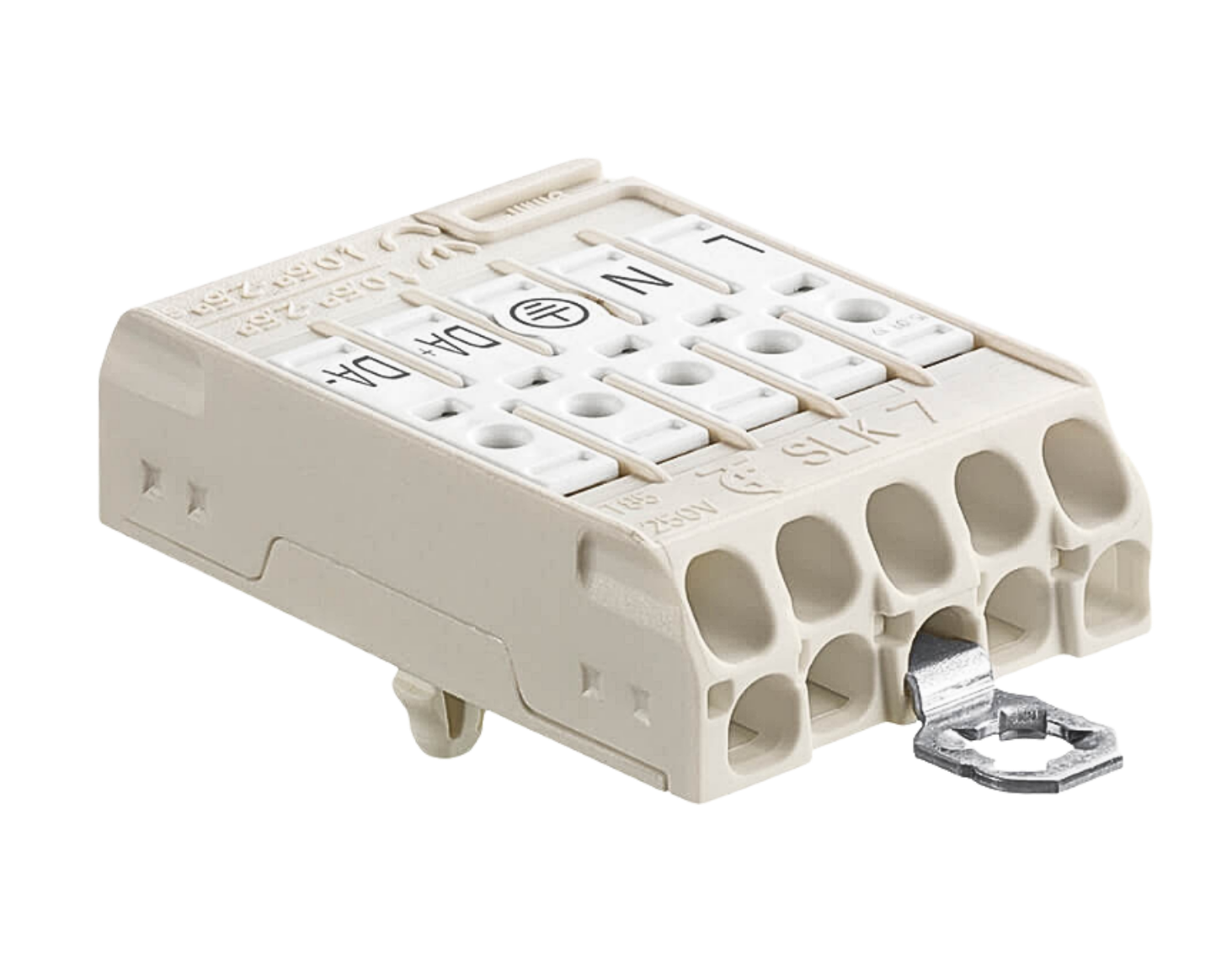

SLK 7/5 ALP M4 E-SCHR L-N-ERDE-DA+-DA-

49mm 1.93in

27mm 1.06in

16mm 0.63in

88168391

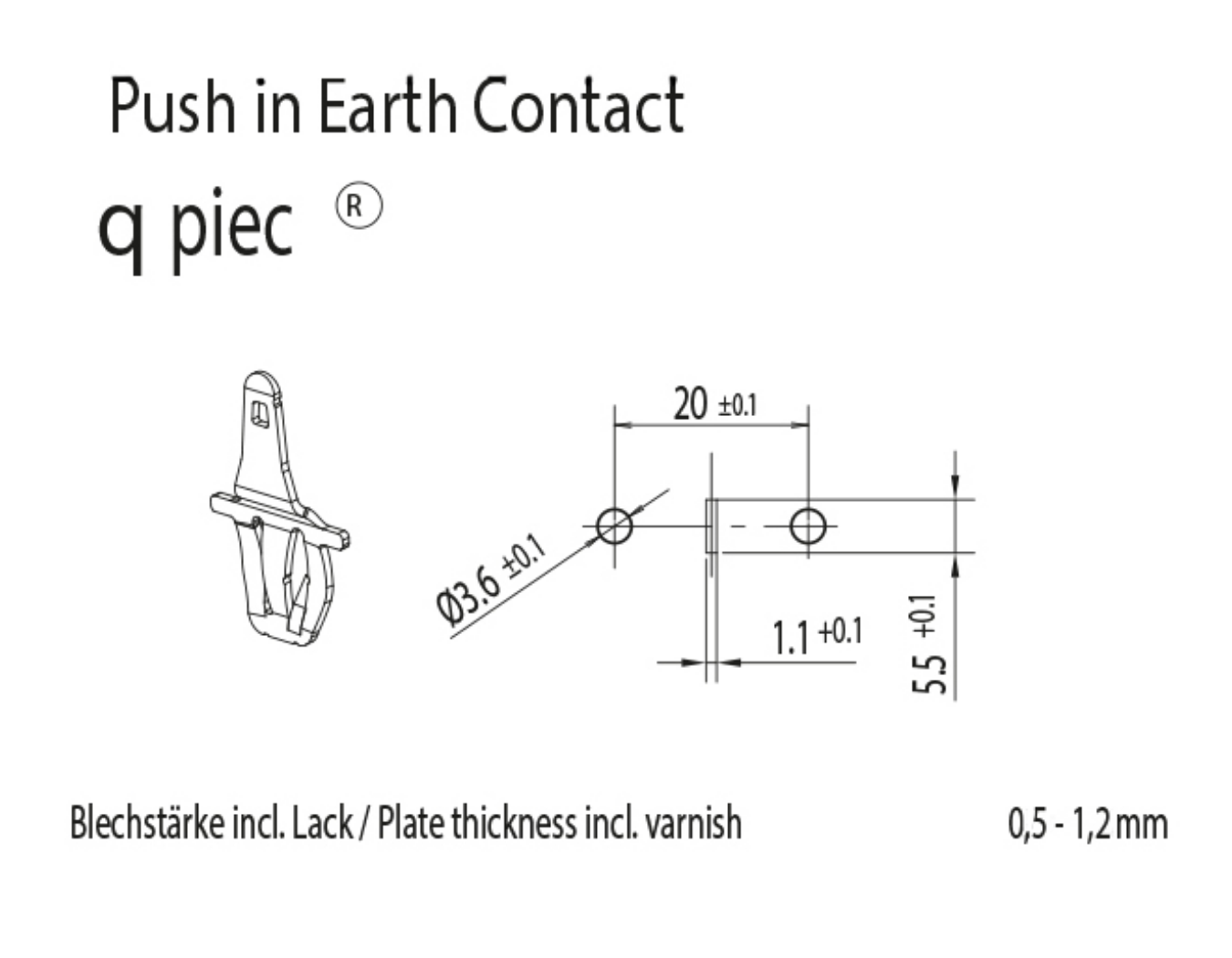

SLK 7/5 E-PIEC L-N-ERDE-DA+-DA-

39mm 1.54in

27mm 1.06in

16mm 0.63in

88168390

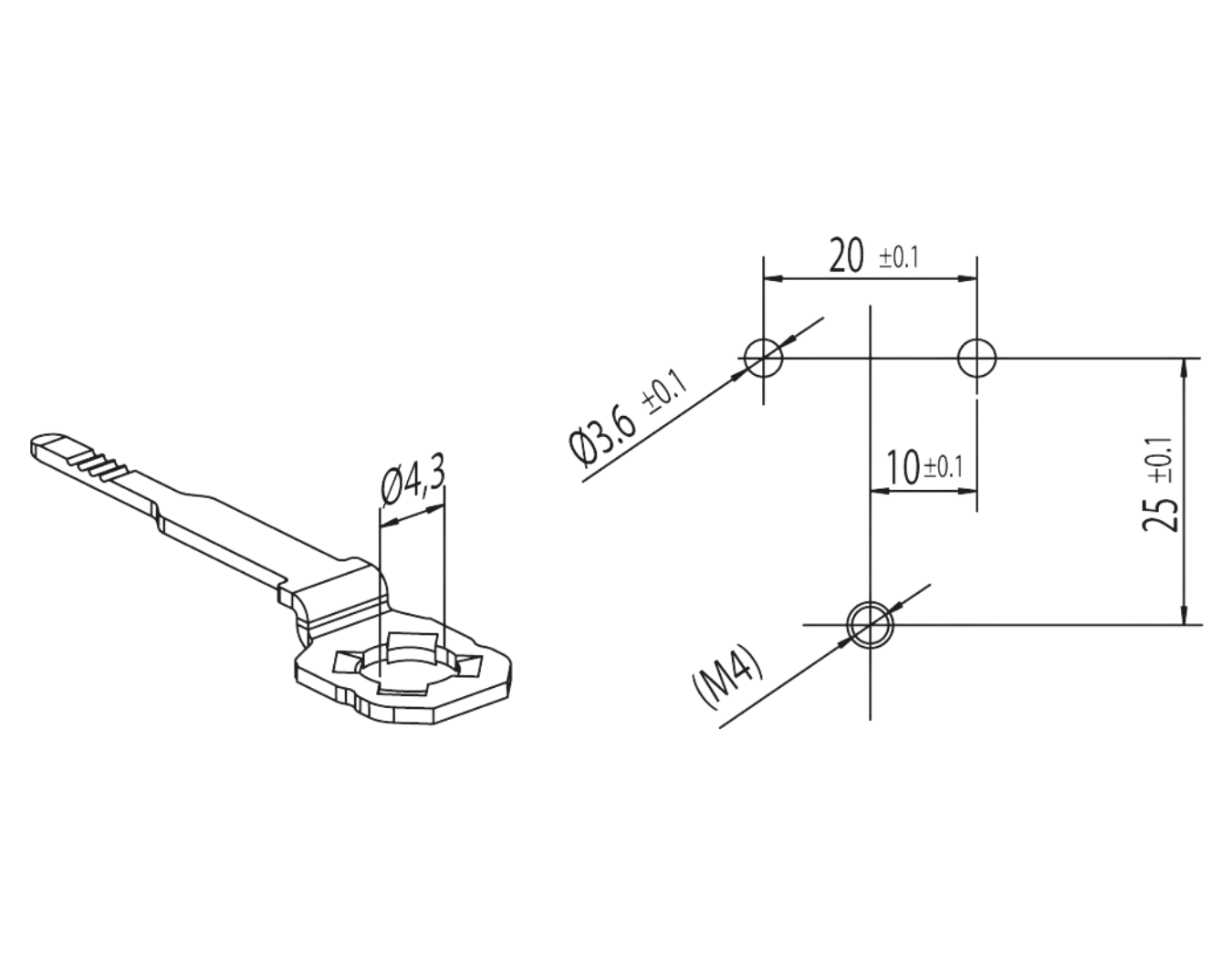

SLK 7/5 E-SCHR L-N-ERDE-DA+-DA-

49mm 1.93in

27mm 1.06in

16mm 0.63in

88168525

SLK 7/5 L'-N'-ERDE-D1+-D1-

39mm 1.54in

27mm 1.06in

16mm 0.63in

88168795

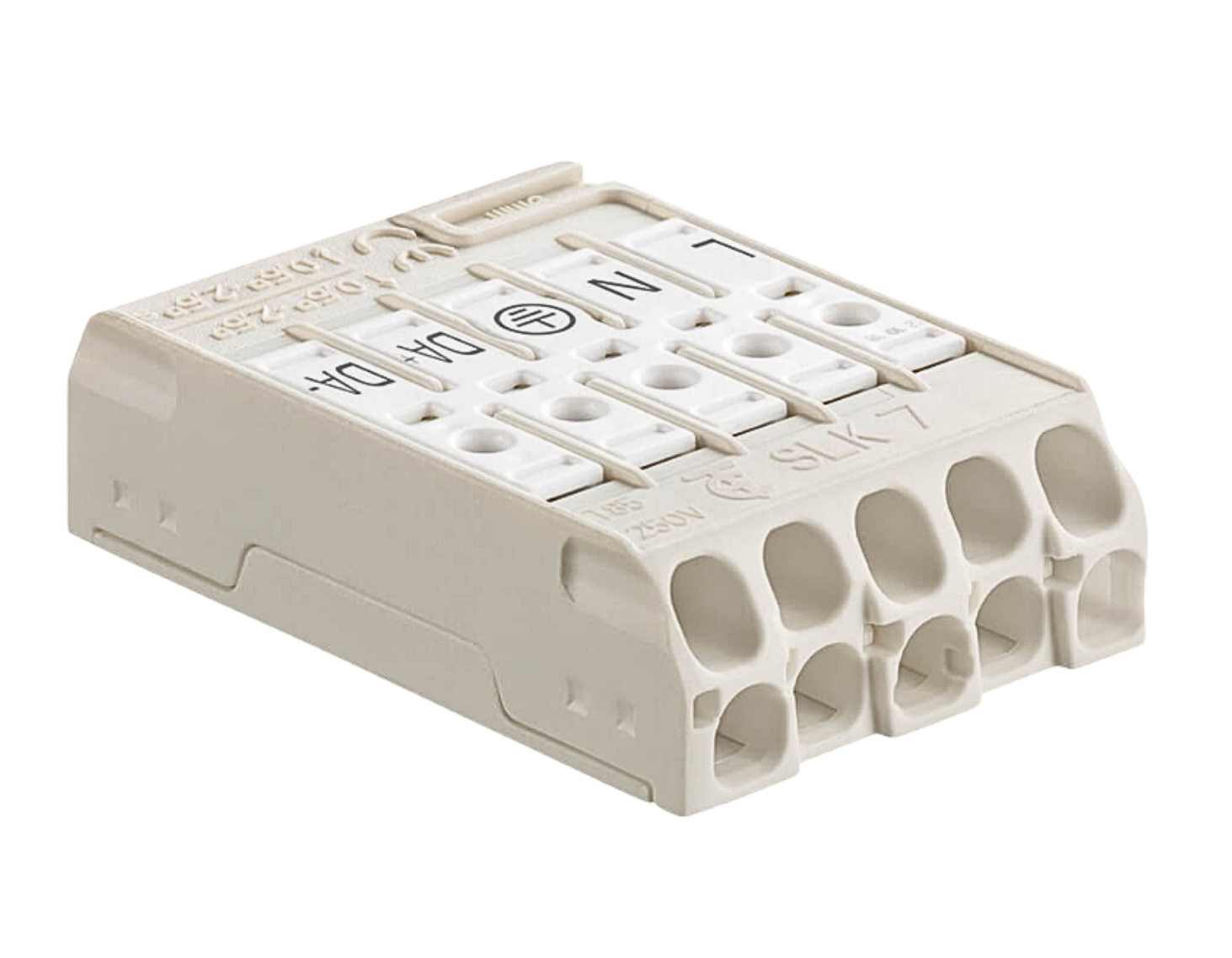

SLK 7/5

39mm 1.54in

27mm 1.06in

16mm 0.63in

88168453

SLK 7/5 OF TAPE E-SCHR L-N-ERDE-DA+-DA-

49mm 1.93in

27mm 1.06in

11.7mm 0.46in
