SLK X

Schraubenlose Leuchtenklemmen

Alle Vorteile im Überblick

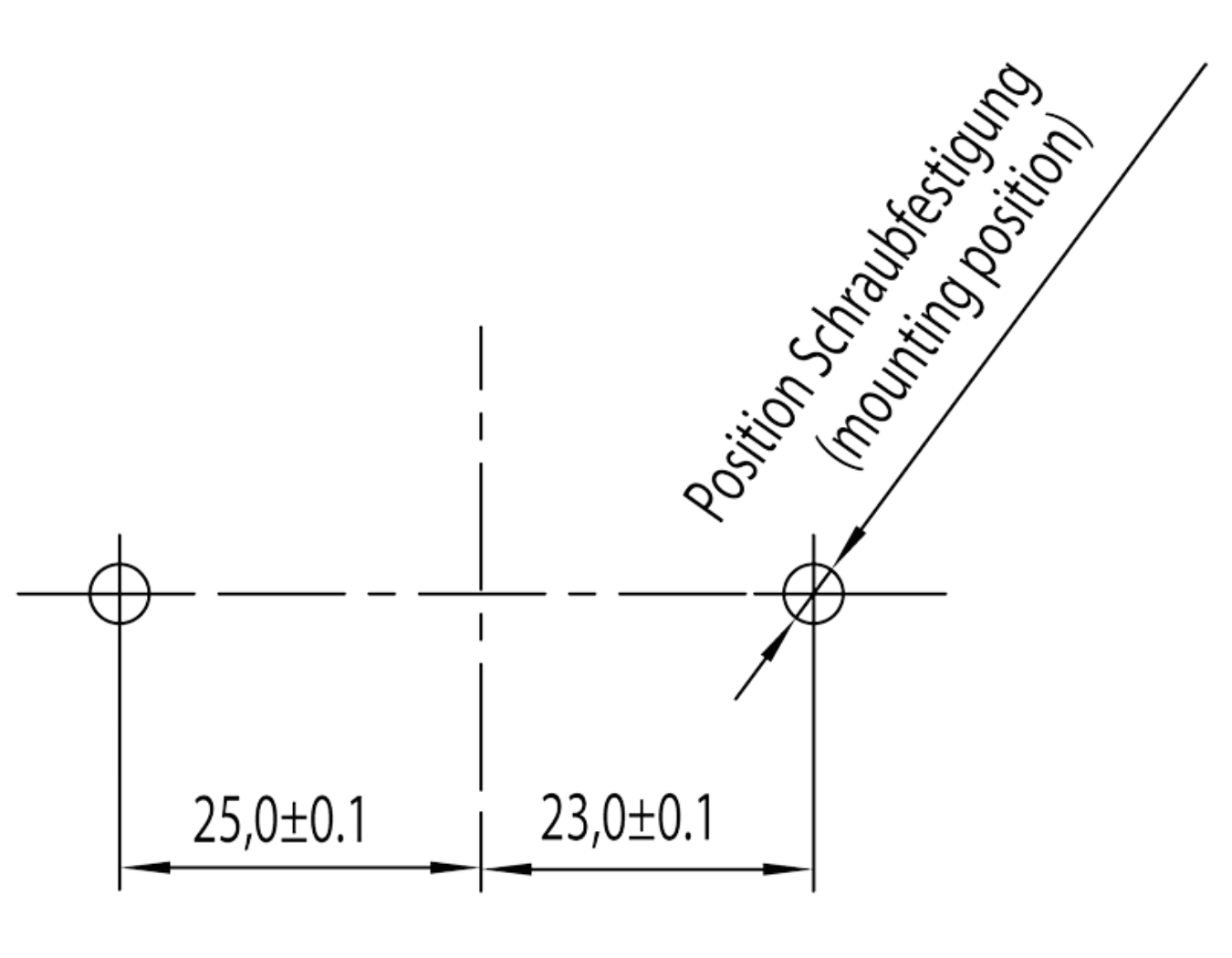

Gleiches Lochbild wie SLK 5
Kompakte Abmessungen
Verschiedene Befestigungs- und Erdvarianten
Passend für Zugentlastung SLK 7
Auch als SKII Variante erhältlich

Quick navi

Technische Daten Modelle Downloads

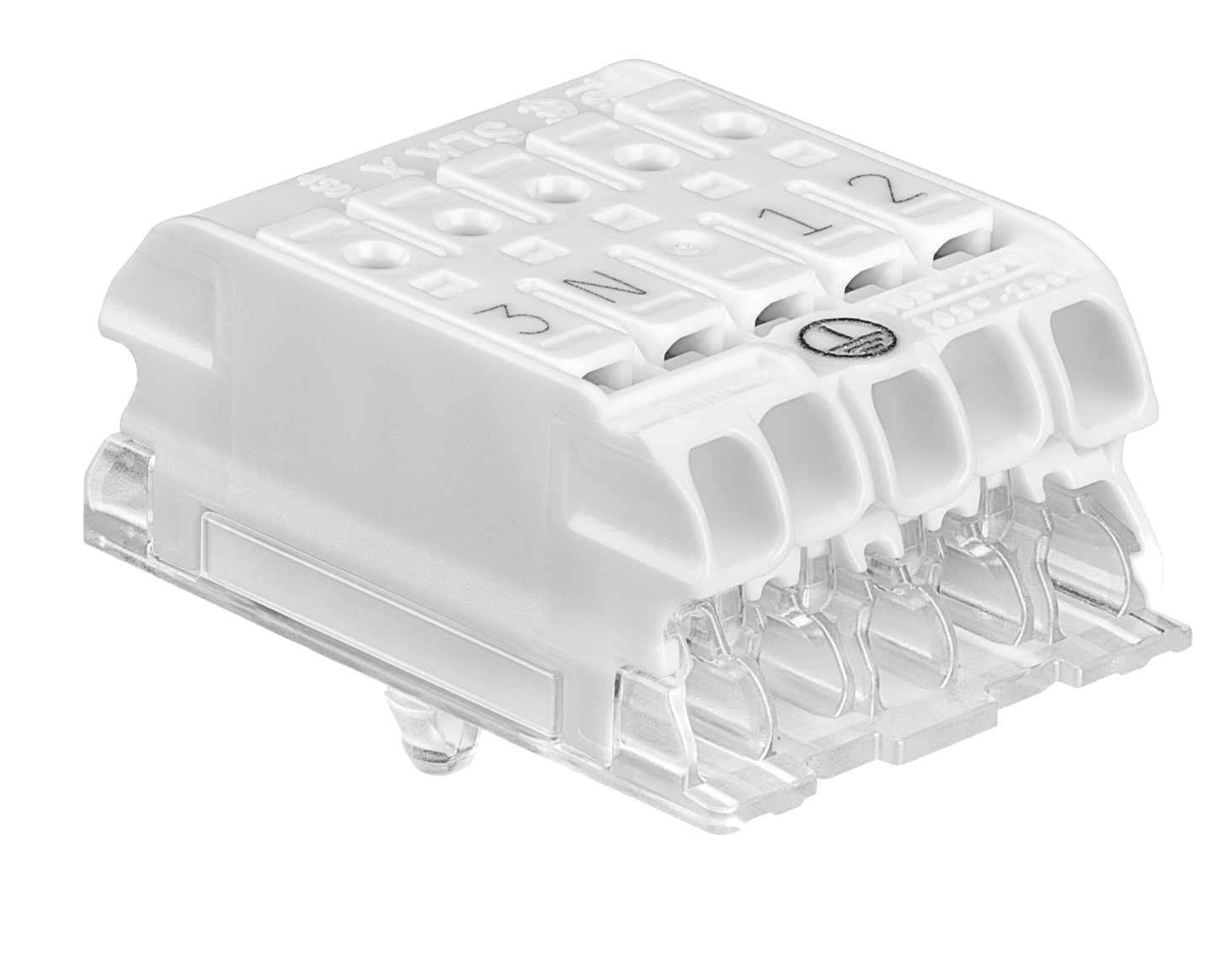

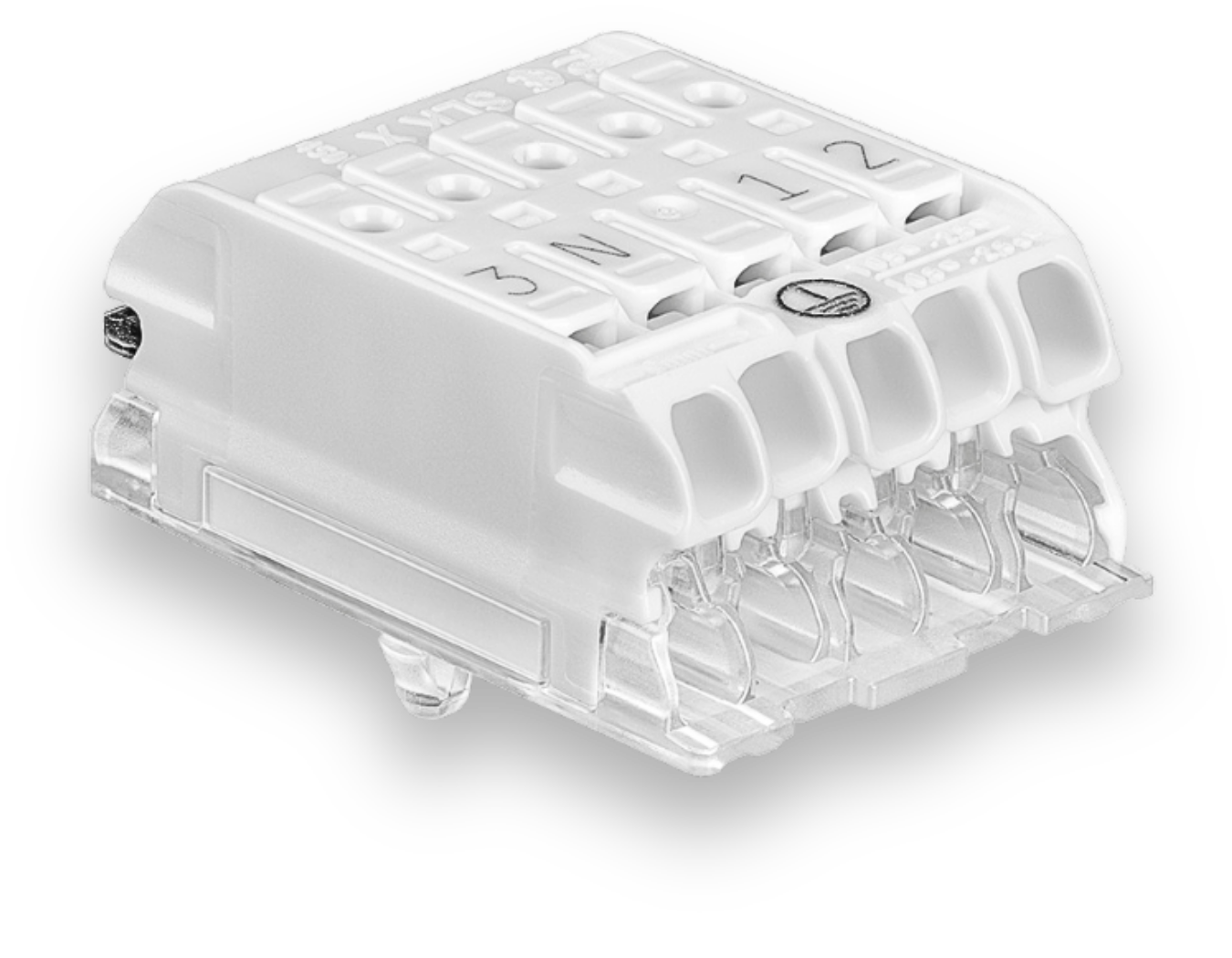

Miniaturisierte schraubenlose Leuchtenklemme – kompakt und leistungsstark

Unsere miniaturisierte schraubenlose Leuchtenklemme mit nur 16 mm Bauhöhe eignet sich ideal für enge Einbauverhältnisse. Sie bietet eine sichere, werkzeuglose Verbindung für Downlights, Langfeldleuchten, Lichtbandeinspeisungen und weitere Leuchtenanwendungen.

Technische Daten

Nennspannung

450 V

Nennstrom

24 A

Max. Umgebungstemperatur

T 85

Absisolierlänge

9-10mm 0.35-0.39in

Klemmbereich Oben

0.5-2.5mm² eindrähtig, starr mehrdrähtig, flexibel 0.02-0.1in² eindrähtig, starr mehrdrähtig, flexibel

Klemmbereich Unten

0.5-2.5mm² eindrähtig | 1.5-2.5mm² starr mehrdrähtig 0.02-0.1in² eindrähtig | 0.06-0.1in² starr mehrdrähtig

Modelle

Modelle

Art. Nr.

Materiabeschreibung

Länge

Breite

Höhe

88168804

SLK X/5OF +E-SCHR 3-N-ERDE-1-2

37mm 1.46in

27mm 1.06in

16mm 0.63in

88168806

SLK X/5 +E-PIEC L-N-ERDE-DA+-DA-

37mm 1.46in

27mm 1.06in

16mm 0.63in

88168809

SLK X/5 3-N-ERDE-1-2

37mm 1.46in

27mm 1.06in

16mm 0.63in

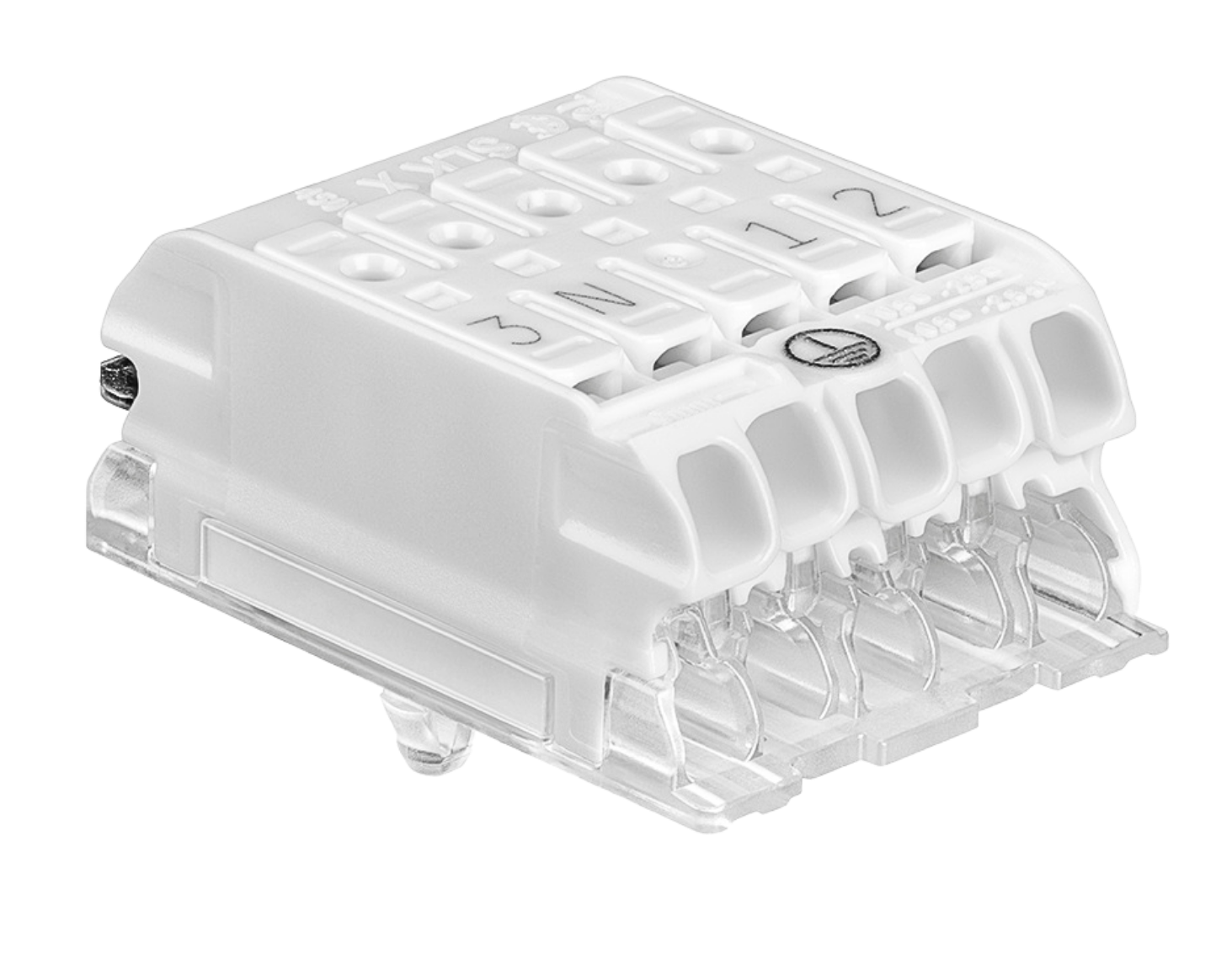

88168814

SLK X/5 +E-SCHRCU 3-4EFU-1-2

37mm 1.46in

27mm 1.06in

16mm 0.63in

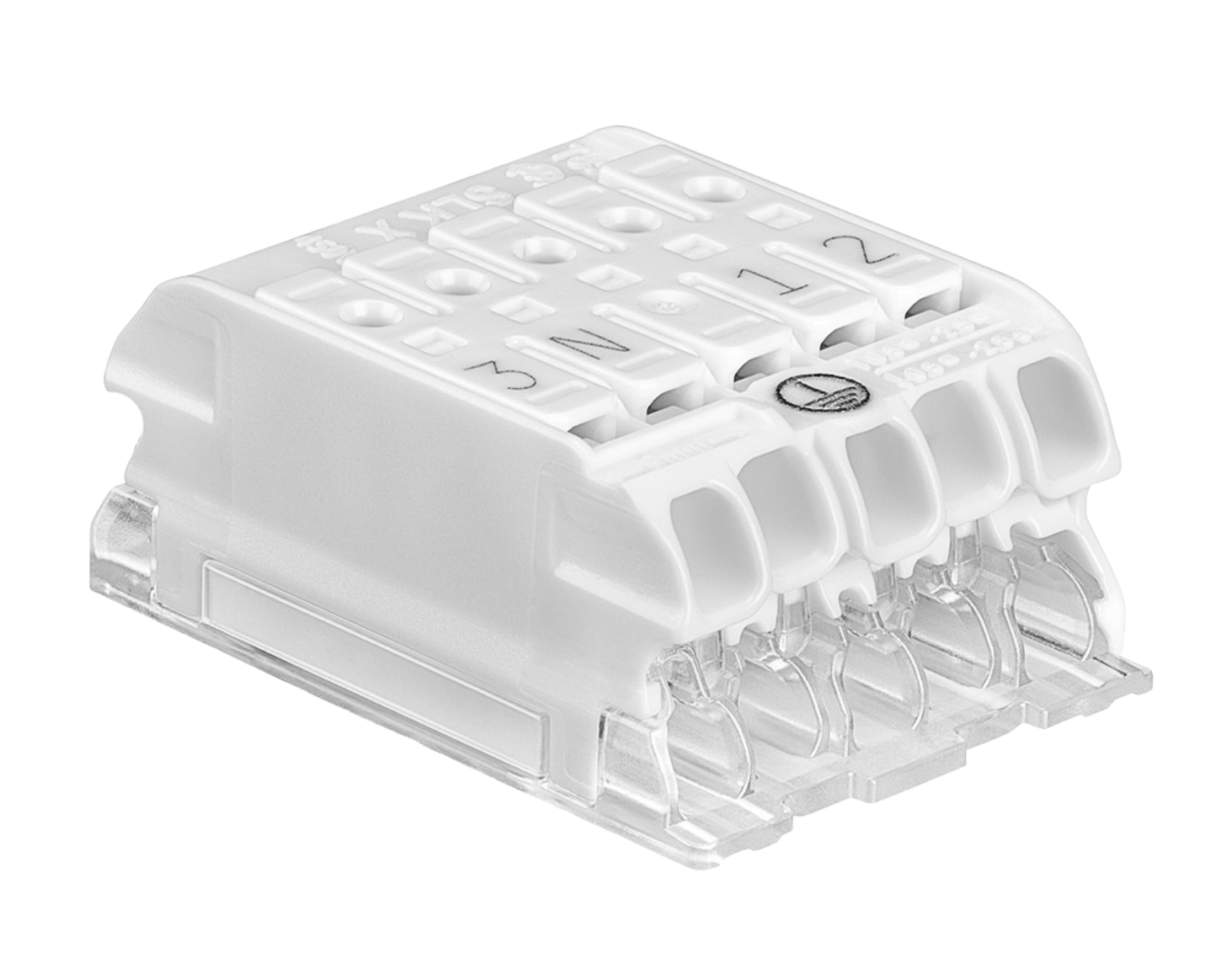

88168805

SLK X/5OF 3-N-ERDE-1-2

37mm 1.46in

27mm 1.06in

16mm 0.63in

Downloads

Produktdatenblatt

PDF | 1.21 MB

Download

Leaflet - SLK X

PDF | 1.26 MB

Download

Bedienungsanleitung - SLK X

PDF | 3.6 MB

Download

Zertifikate

3D - SLK X

STP | 9.18 MB

Download

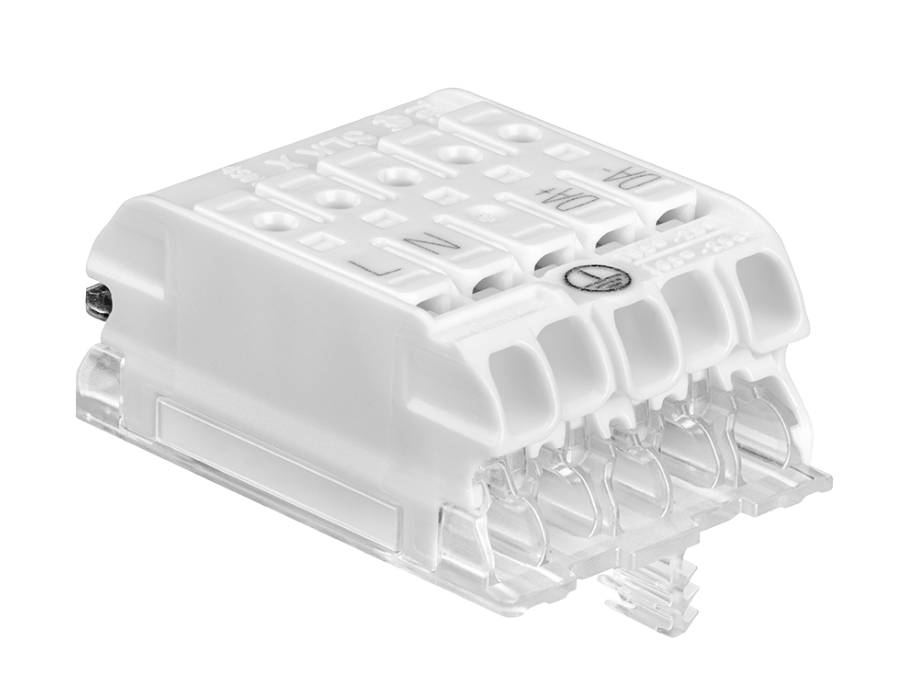

3D - SLK X ALP

STP | 9.11 MB

Download

3D - SLK X ALP E-SCHR

STP | 9.41 MB

Download

3D - SLK X E-PIEC

STP | 9.39 MB

Download

3D - SLK X E-SCHR

STP | 9.52 MB

Download

3D - SLK X OF

STP | 8.88 MB

Download

3D - SLK X OF E-SCHR

STP | 9.25 MB

Download
