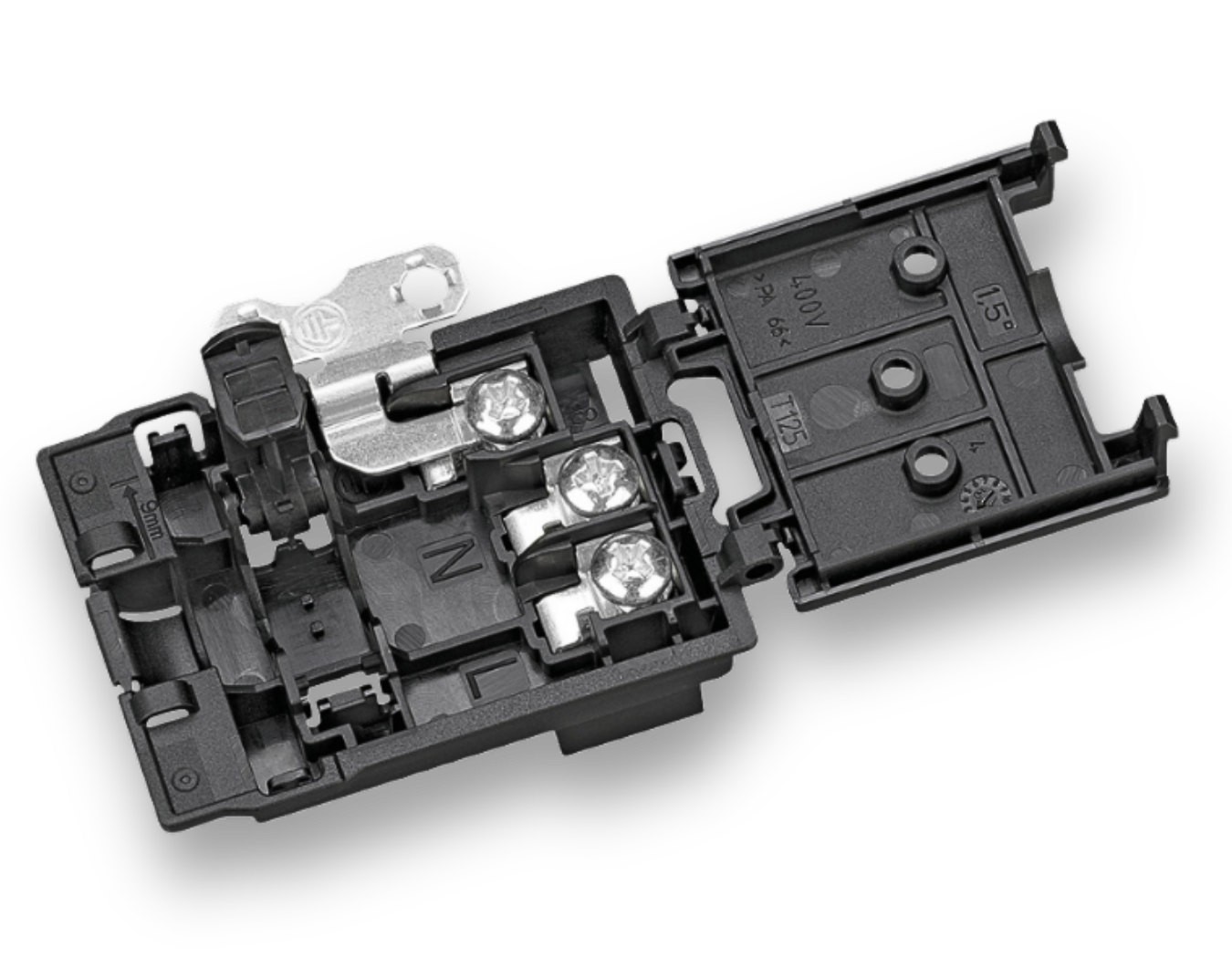

KADO FL
Flache Kabelanschlussdosen
Alle Vorteile im Überblick
- Schraublose Zugentlastung
- Flaches Design
- Zeitersparnis bei Konfektionierung durch geöffnete Schrauben
- Tauglich für RAST 5 Stecker
- Neue robuste Scharniertechnik
- Übersichtliche Polbeschriftung auf beiden Seiten
- Entspricht den Anforderungen gemäß EN 60335-1:2010 - Glühdrahtprüfung GWT 750 °C / GWIT 775 °C
- Endprüfung auch bei geschlossenem Deckel durch Prüföffnungen möglich
- Spezielle Konstruktion der Erdlasche für eine sichere Verbindung
KADO FL - flacher geht's nicht!
Für einphasige Anwendungen.
Technische Daten
Verpackung
325 x 255 x 280 mm
12.8 x 10.04 x 11.02 in
Nennspannung
400 V AC
Nennstrom
24 A
Max. Umgebungstemperatur
T 125
Absisolierlänge
9-10mm
0.35-0.39in
Klemmbereich
Standard: 0.75-1.5mm² flexibel, Ø 5.5-8mm PVC, Ø 6.5-9mm rubber | Version 2.5: 2.5mm² flexibel Ø 9-10.5mm PVC and rubber
Standard: 0.03-0.06in² flexibel, Ø 0.22-0.31in PVC, Ø 0.26-0.35in rubber | Version 2.5: 0.1in² flexibel Ø 0.35-0.41in PVC and rubber

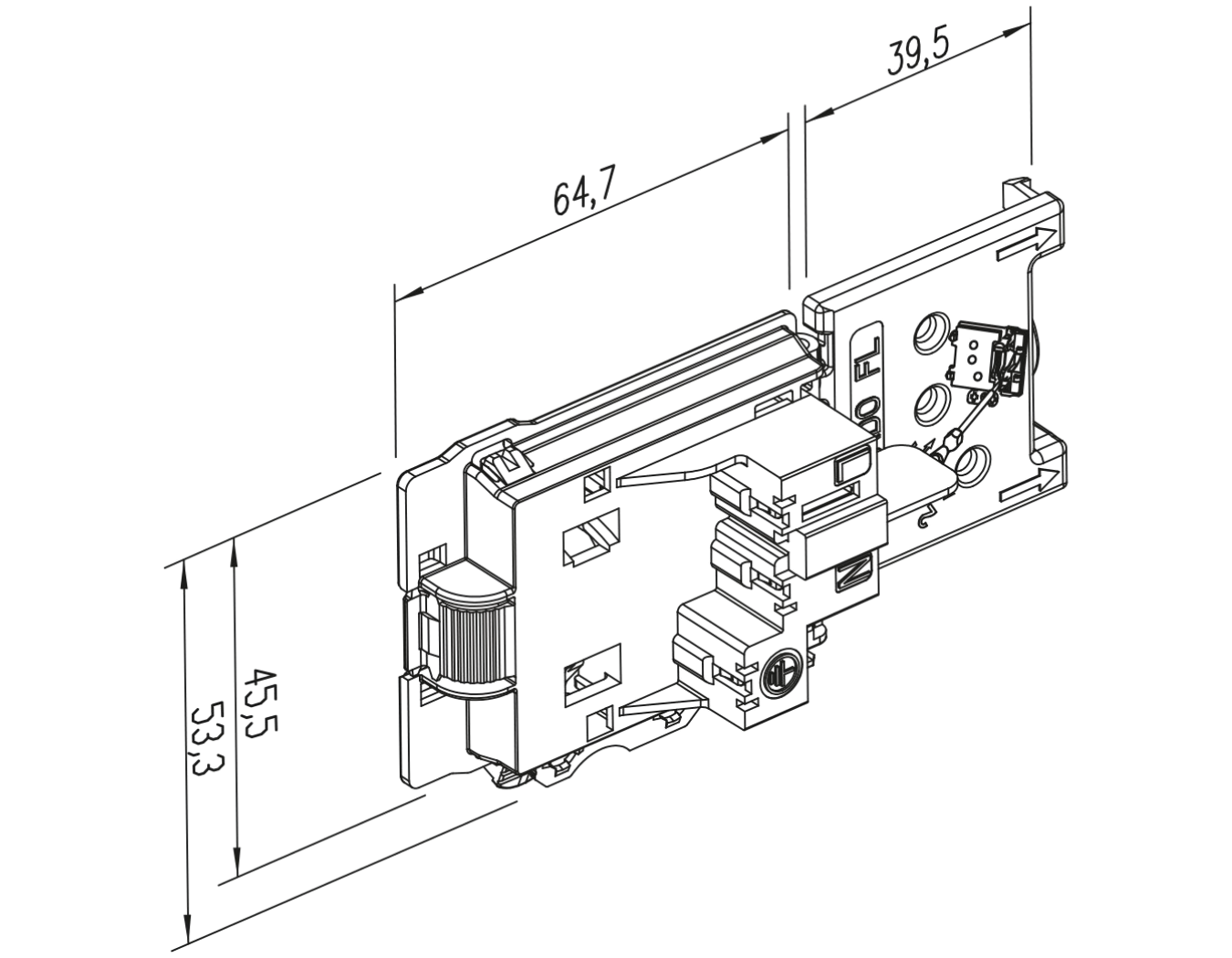

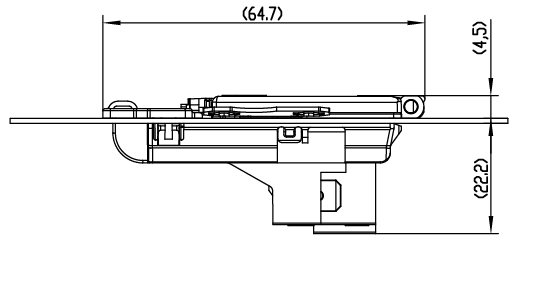

Modelle
88167735
KADO FL1 BG 3 1,5 00
64.6mm 2.54in
53.3mm 2.1in
27.7mm 1.09in
88167736
KADO FL1 BG 3 2,5 00
64.6mm 2.54in
53.3mm 2.1in
27.7mm 1.09in
88167841
KADO FL1 BG 3 1,5 R5 L-N 00
64.6mm 2.54in
53.3mm 2.1in
27.7mm 1.09in
Downloads
Produktdatenblatt
PDF | 1.61 MB
Download
Videos
Zustimmung zu externen Medien
Es werden Daten zwischen Ihrem Browser und Youtube ausgetauscht.
KADO FL - as flat as can be!
