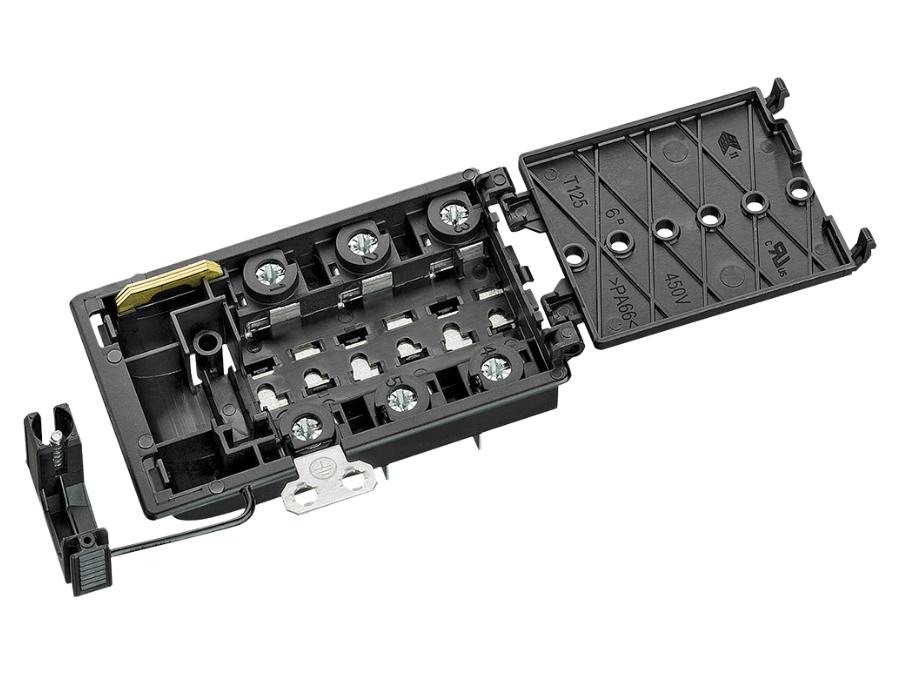

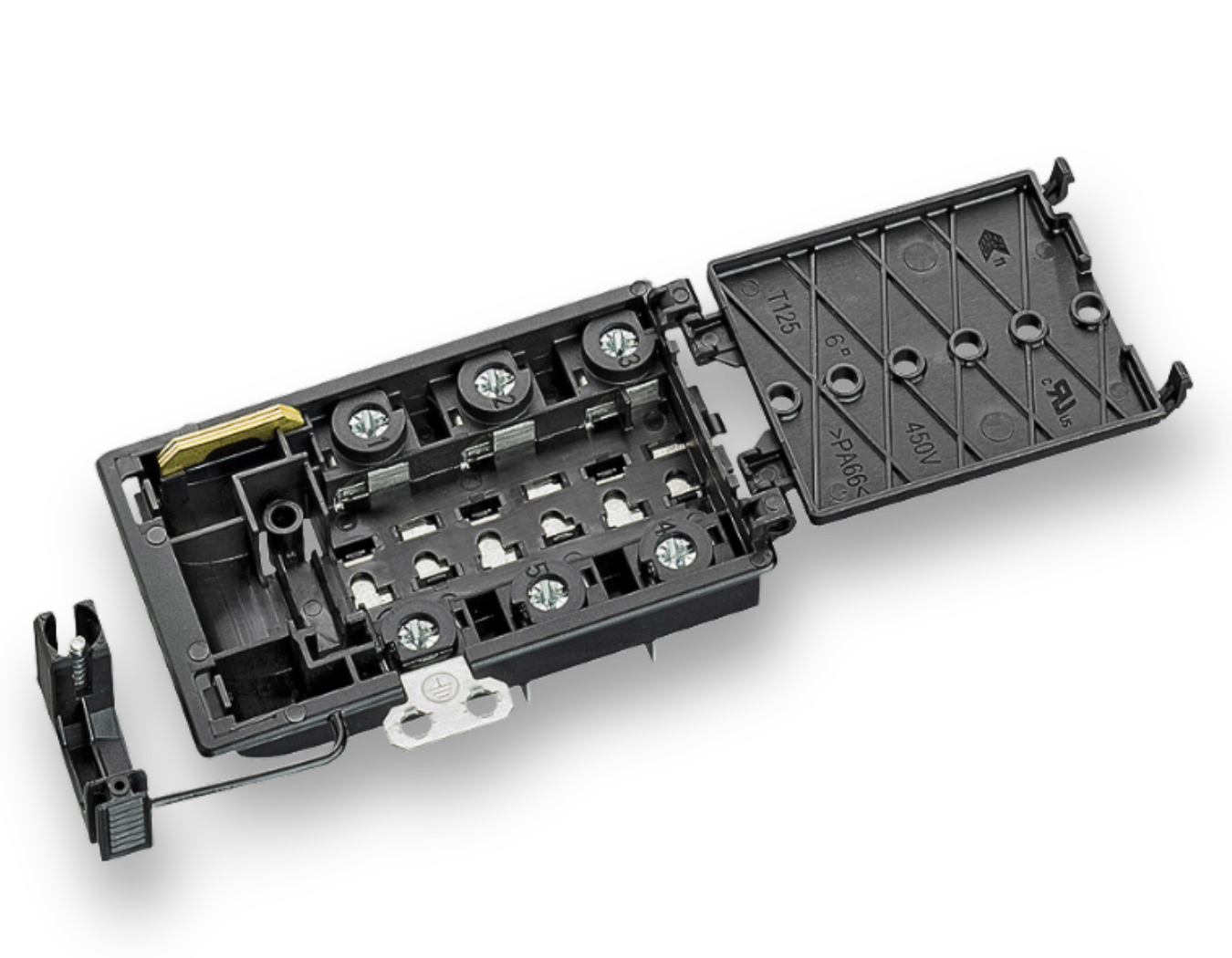

KADO XT
Flache Kabelanschlussdosen für drei Phasen
Alle Vorteile im Überblick
- 5- oder 6-Pol-Ausführung
- Polmarkierungen auf beiden Seiten
- Tauglich für Prüfadapter direkt auf die Kontaktstelle oder durch Testöffnungen im Deckel
- Geeignet für RAST 5/10 Stecker und einzelne Flachsteckzungen
- Spezielle Konstruktion der Erdlasche für eine sichere Verbindung

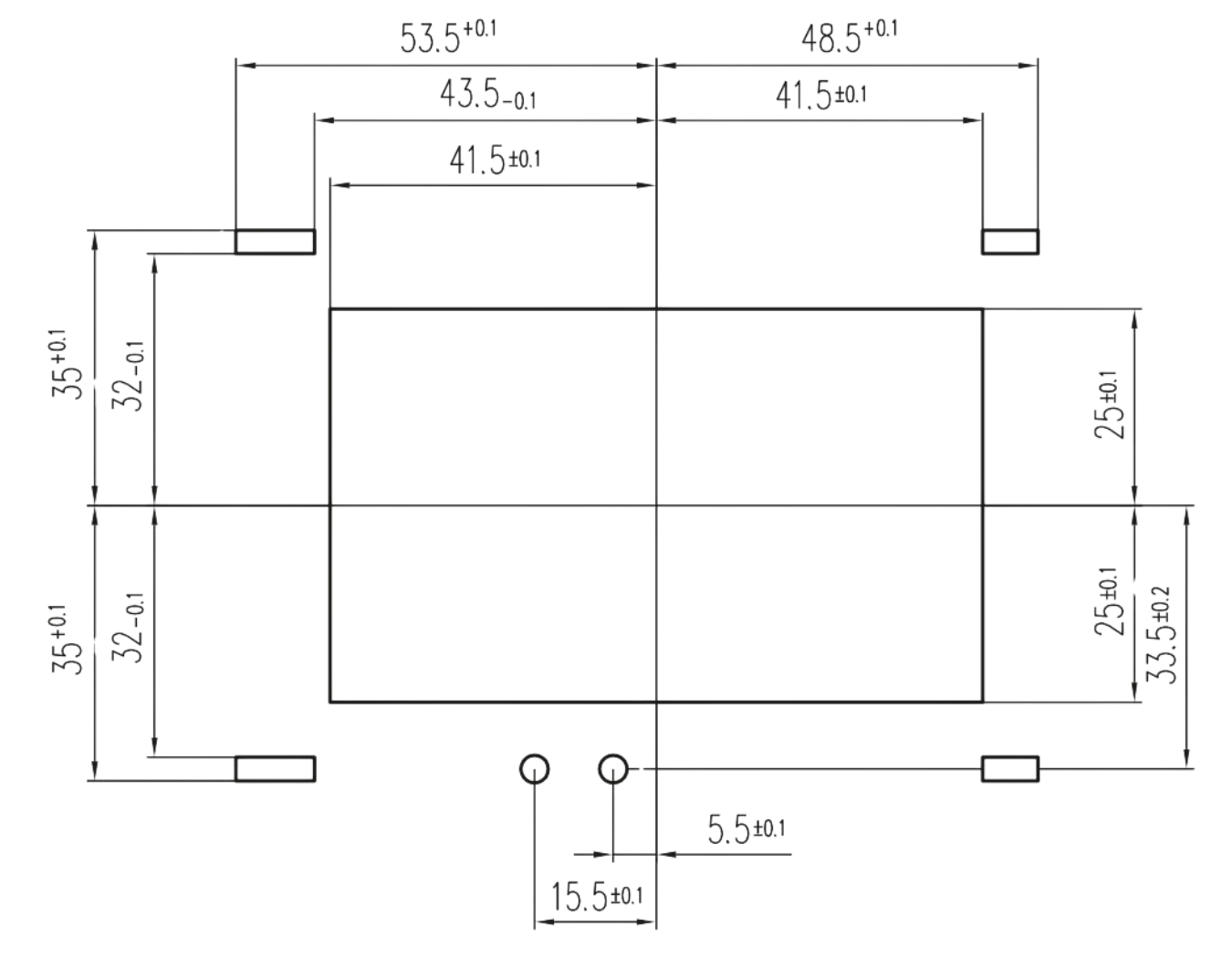

- Selbes Lochbild wie KADO XM
KADO XT
Technische Daten
Verpackung
320 x 215 x 290 mm
12.6 x 8.46 x 11.42 in
Nennspannung
450 V AC
Nennstrom
41 A
Max. Umgebungstemperatur
T 125
Absisolierlänge
11.5-12.5mm
0.45-0.49in
Klemmbereich
1.5-6mm²
0.06-0.24in²
Modelle
88167675
KADO XT1 DA 6 6 3VL 00
93.3mm 3.67in
65mm 2.56in
29.3mm 1.15in
88167824
KADO XT1 DA 5 1234E 6 2VL 00
93.3mm 3.67in
65mm 2.56in
29.3mm 1.15in
88167825
KADO XT1 DA 5 1234E 6 R5 2VL 00
93.3mm 3.67in
65mm 2.56in
29.3mm 1.15in
88168629
KADO XT1 DA 6 6 R5 3VL ZM DG 00
93.3mm 3.67in
65mm 2.56in
29.3mm 1.15in
88168741
KADO XT1 DA 6 6 R5 3VL ZM 00
93.3mm 3.67in
65mm 2.56in
29.3mm 1.15in
Downloads
Produktdatenblatt
PDF | 1.49 MB
DownloadZertifikate
RAST5 codes
PDF | 1.22 MB
Download3D - KADO XT 1 DA
STP | 5.89 MB
Download3D - KADO XT 1 DA R5
STP | 5.99 MB
Download3D - KADO XT 1 DA R5 VLZ
STP | 6.12 MB
Download3D - KADO XT 1 DB
STP | 5.92 MB
Download3D - KADO XT VL Z
STP | 127.29 KB
Download
Downloads nur für registrierte Nutzer
