Intelligente Lichtsteuerung mit DALI
Energieeffizienz, Komfort und Digitalisierung zählen heute zu den zentralen Anforderungen an moderne Gebäude – und die intelligente Lichtsteuerung spielt dabei eine Schlüsselrolle. Ein zunehmend etablierter Standard dafür ist DALI – das Digital Addressable Lighting Interface.
Was ist DALI?
DALI ist ein international genormtes Kommunikationsprotokoll (IEC 62386), das speziell zur Steuerung von Beleuchtungsanlagen entwickelt wurde. Es ermöglicht die digitale Ansteuerung und Überwachung einzelner Leuchten oder Leuchtengruppen in einem Beleuchtungssystem.Im Unterschied zu analogen Steuerungen wie 1–10 V oder Phasenanschnitt ermöglicht DALI eine bidirektionale Kommunikation: Leuchten werden nicht nur gesteuert, sondern auch überwacht.
Wo wird DALI eingesetzt?
DALI kommt überall dort zum Einsatz, wo Licht präzise, effizient und flexibel gesteuert werden muss – insbesondere in:
- Bürogebäuden: Für tageslichtabhängige Steuerung, individuelle Arbeitsplatzbeleuchtung und Energieoptimierung.
- Industrieanlagen: Für automatisierte Lichtsteuerung in Produktionshallen, mit Fokus auf Sicherheit und Wirtschaftlichkeit.
- Schulen und Krankenhäusern: Wo unterschiedliche Nutzungsszenarien und hohe Anforderungen an Komfort und Zuverlässigkeit bestehen.
- Hotels und Veranstaltungsstätten: Für flexible Lichtszenarien, die per Knopfdruck abrufbar sind.
Komponenten eines DALI-Systems
- 1. DALI-Steuergerät: Dieses sendet digitale Befehle an die angeschlossenen Leuchten. Es kann ein eigenständiger DALI-Controller sein oder in andere Steuergeräte integriert werden – wie z. B. die SLK 8, ein kompaktes Steuergerät mit integrierter DALI-Schnittstelle für bis zu 6 Anschlüsse.
- 2. DALI-Netzteil (Power Supply): Versorgt den DALI-Bus mit 16 V Gleichspannung. In vielen Steuergeräten wie der SLK 8 ist das Netzteil bereits integriert.
- 3. DALI-Leuchten / Betriebsgeräte (LED-Treiber): Diese empfangen die Steuerbefehle. Jede Leuchte besitzt eine eigene Adresse im DALI-System und kann einzeln oder in Gruppen gesteuert werden.
- 4. Sensoren und Bedienelemente: Präsenzmelder, Tageslichtsensoren oder Taster mit DALI-Unterstützung erweitern die Funktionalität. Sie liefern Rückmeldungen und ermöglichen automatisierte Abläufe.
- 5. Leitungsnetz (Busleitung): Der DALI-Bus besteht aus zwei Adern (typischerweise 5×1,5 mm² Installationskabel, wobei zwei Adern für DALI genutzt werden) und verbindet alle Teilnehmer. Eine Topologievorgabe gibt es nicht – Linien-, Stern- oder Baumstruktur sind möglich.
Aufbau eines DALI-Lichtsystems
- 1. Planung Definieren Sie die Anzahl der Leuchten, Gruppen und Bedienpunkte. Pro DALI-Linie können bis zu 64 Adressen (Leuchten oder Geräte) vergeben werden.
- 2. Verdrahtung Alle Geräte werden parallel an die DALI-Busleitung angeschlossen. Die Busleitung darf bis zu 300 m lang sein (bei 1,5 mm² Querschnitt).
- 3. Inbetriebnahme Mit Hilfe einer Software oder einem DALI-Konfigurationsgerät (z. B. über die SLK 8 oder ein USB-Interface) werden die Adressen vergeben, Gruppen definiert und Szenen programmiert.
- 4. Integration und Automatisierung Präsenz- und Helligkeitssensoren werden eingebunden, Automatisierungen (z. B. Licht nur bei Bewegung, Tageslichtregelung) erstellt, und die Steuerung kann auf Wunsch mit einem Gebäudemanagementsystem verbunden werden.

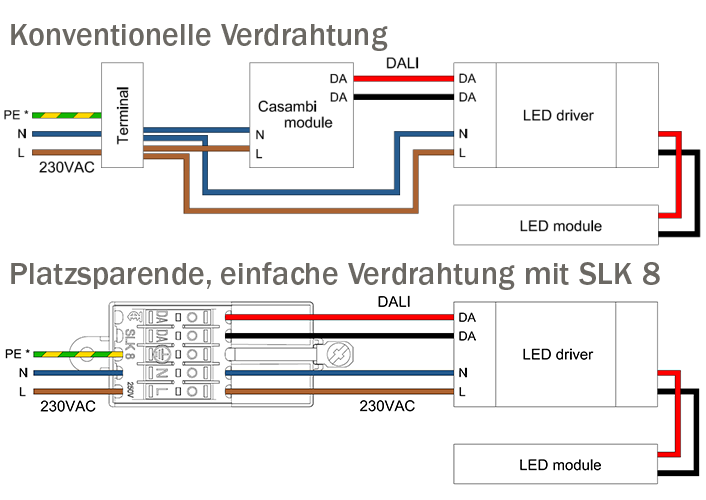

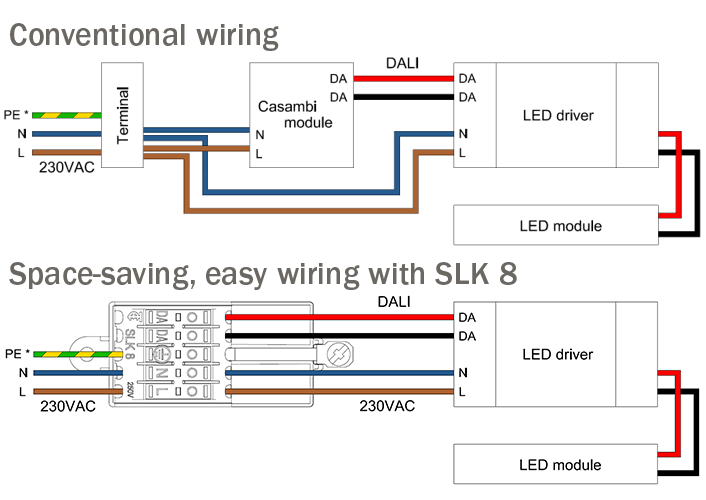

Die SLK 8 - Einfach integrieren, effizient steuern
Ein besonderer Vorteil für die einfache Umsetzung moderner Lichtsteuerung ist die SLK 8, ein modulares Steuergerät mit integrierter DALI-Schnittstelle für bis zu 6 Anschlüsse. Sie ermöglicht:
- Bedienung des DALI Netzwerkes mittels drahtloser Casambi Lichsteuerung
- direkte Anbindung und Steuerung mehrerer DALI-Leuchtengruppen,
- Einsparung separater DALI-Controller oder Netzteile,
- nahtlose Integration in bestehende Automationssysteme,
- einfache Inbetriebnahme dank vorkonfigurierter DALI-Parameter.
Damit ist die SLK 8 die ideale Lösung für Projekte, bei denen es auf Komfort, Energieeffizienz und zuverlässige Steuerung ankommt.
Fazit
DALI ist mehr als eine einfache Lichtsteuerung – es ist ein leistungsfähiges System für eine moderne, energieeffiziente und flexible Beleuchtung. Dank standardisierter Komponenten, offener Architektur und hoher Skalierbarkeit ist DALI ideal für zukunftssichere Gebäudeprojekte geeignet.
Sie planen ein Projekt mit DALI oder möchten mehr über die Einsatzmöglichkeiten der SLK 8 erfahren?
Wir beraten Sie gern bei Auswahl, Planung und Integration - kontaktieren Sie uns!
