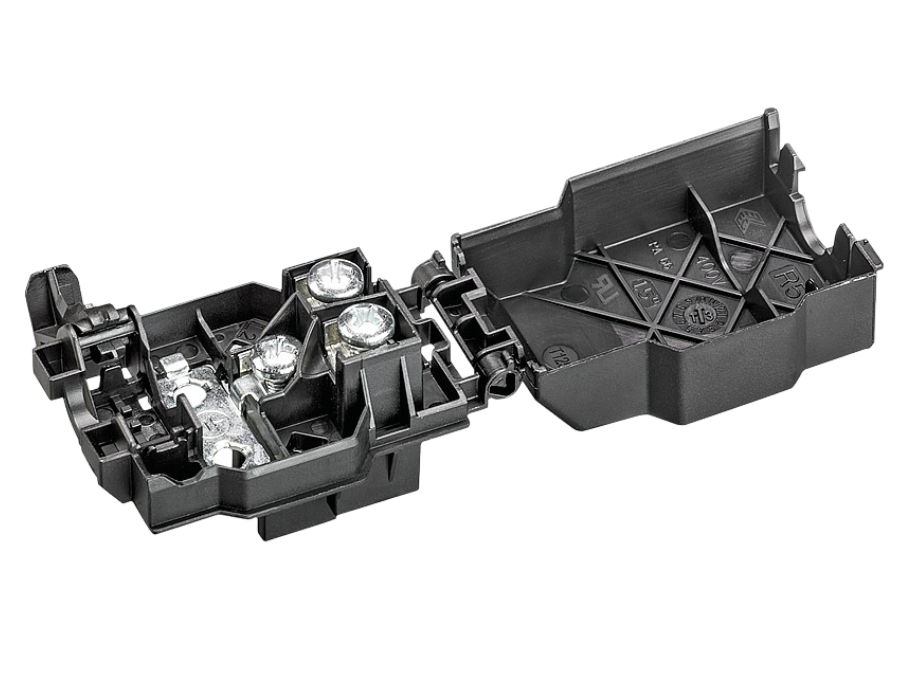

KADO 2/3 OS
Kabelanschlussdosen mit geöffneten Schrauben
Alle Vorteile im Überblick
- Schraublose Zugentlastung
- Niedrigere Bauweise
- Zeitersparnis bei Konfektionierung durch geöffnete Schrauben
- Tauglich für RAST 5 Stecker
- Neue robuste Scharniertechnik
- Übersichtliche Polbeschriftungen innen

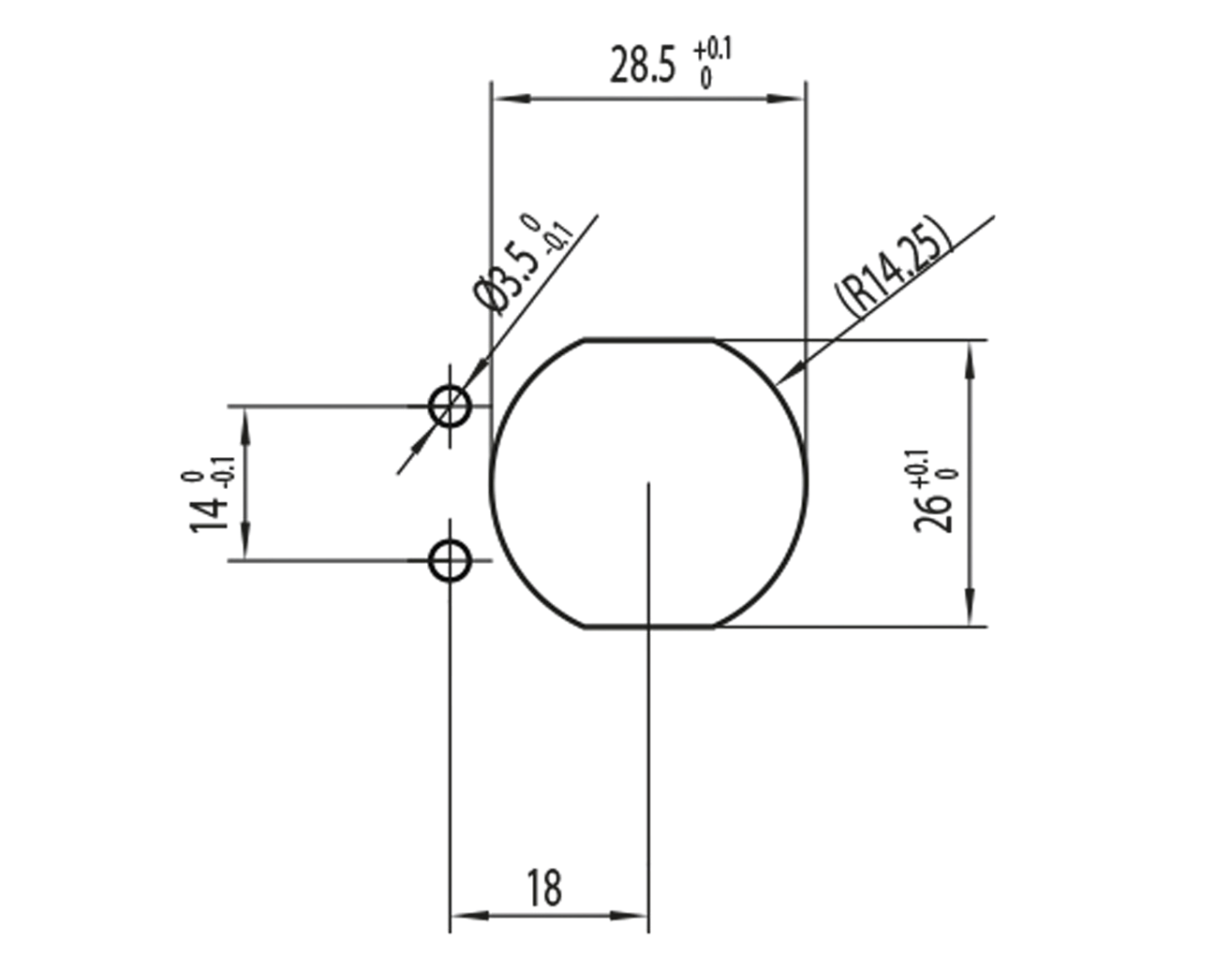

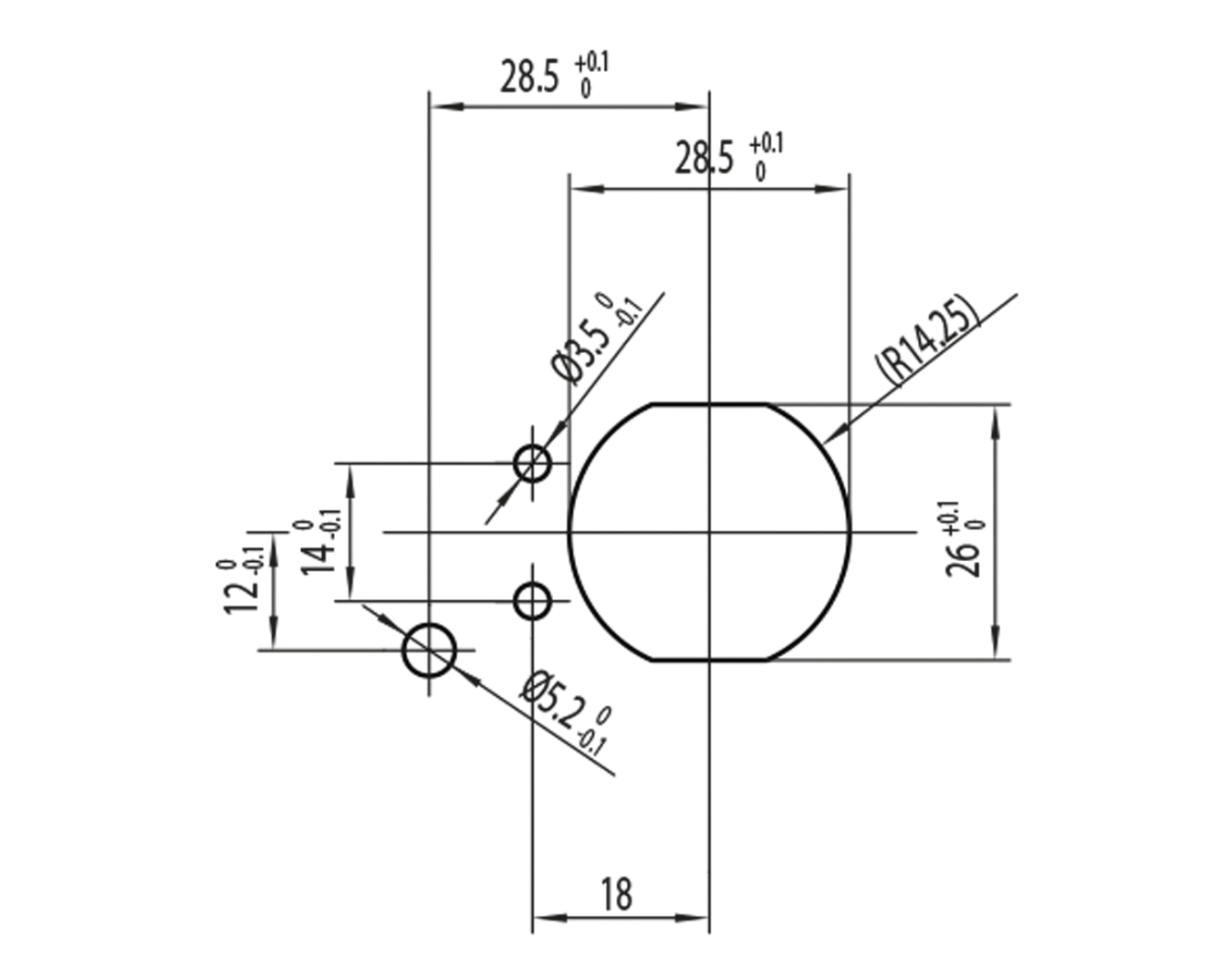

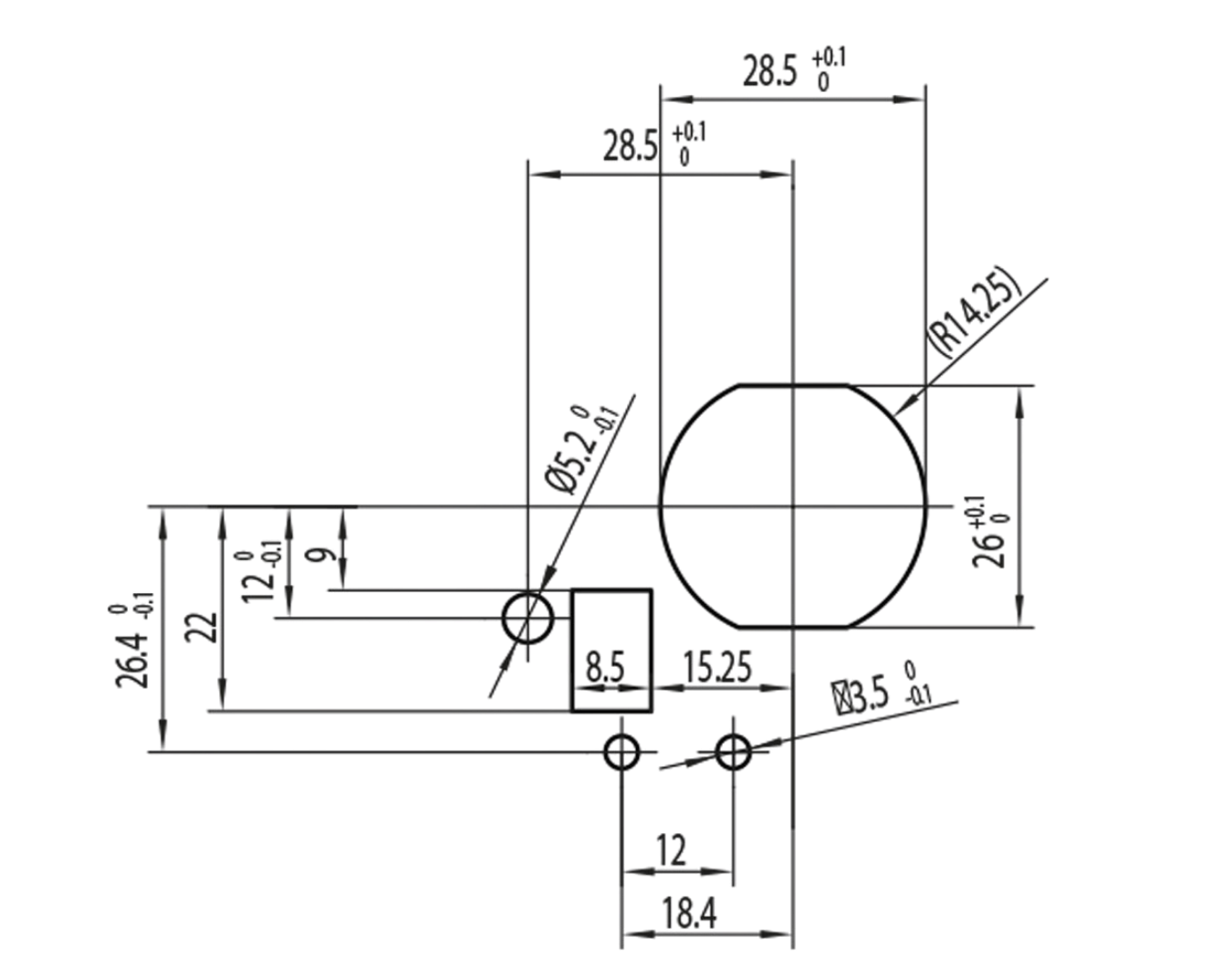

- Gleiches Lochbild wie KADO 1/3 IMP und KA 1/1 IMP, KA 1/3
- Erleichterte Erdkontaktierung
- Entspricht den Vorgaben gemäß EN 60335-1
- Glühdrahtprüfung GWT 750ºC / GWIT 775ºC
- Für schnelle und sichere Kontaktierung
- Optional außenliegende Erde
KADO 2/3 - Unser "Bestseller"
Für einphasige Anwendungen.
Technische Daten
Verpackung
Nennspannung
Nennstrom
Max. Umgebungstemperatur
Absisolierlänge
Klemmbereich
Modelle
88167794
KADO 2/3 OS
61mm 2.4in
38mm 1.5in
43mm 1.69in
88167795
KADO 2/3 2,5 OS
61mm 2.4in
38mm 1.5in
43mm 1.69in
88167796
KADO 2/3 2,5 EE OS
61mm 2.4in
38mm 1.5in
43mm 1.69in
88168143
KADO 2/3 2,5 OZ OS
61mm 2.4in
38mm 1.5in
43mm 1.69in
88167798
KADO 2/3 R5 OS
61mm 2.4in
38mm 1.5in
43mm 1.69in
88167895
KADO 2/3 OZ OS
61mm 2.4in
38mm 1.5in
43mm 1.69in
88167797
KADO 2/3 EE OS
61mm 2.4in
49mm 1.93in
43mm 1.69in
Downloads
Produktdatenblatt
PDF | 1.98 MB
Download
RAST5 codes
PDF | 1.22 MB
Download3D - KADO 2/3 OS
STP | 3.68 MB
Download3D - KADO 2/3 OS OZ
STP | 3.58 MB
Download3D - KADO 2/3 R5 EE RAST5
STP | 9.83 MB
Download3D - KADO 2/3 R5 OS
STP | 3.66 MB
Download3D - KADO 2/3 geschlossen
STP | 4.27 MB
Download3D - KADO 2/3 EE 2.5 geschlossen
STP | 4.69 MB
Download3D - KADO 2/3 EE geschlossen
STP | 5.48 MB
Download3D - KADO 2/3 EE offen
STP | 8.39 MB
Download3D - KADO 2/3 R5 geschlossen
STP | 4.25 MB
Download3D - KADO 2/3 R5 EE geschlossen
STP | 4.67 MB
Download3D - KADO 2/3 R5 EE offen
STP | 9.1 MB
Download
